磁盘故障模式

潜在扇区错误（Latent-Sector Errors，LSE）

如果磁头由于某种原因接触到表面（磁头碰撞，head crash，在正常操作期间不应发生的情况），则可能会讹误表面，使得数据位不可读。宇宙射线也会导致数据位翻转，使内容不正确。

驱动器使用磁盘内纠错码（Error Correcting Code，ECC）来确定块中的磁盘位是否良好，并且在某些情况下，修复它们。

块讹误（block corruption）

磁盘块出现讹误（corrupt），但磁盘本身无法检测到。

例如，有缺陷的磁盘固件可能会将块写入错误的位置。在这种情况下，磁盘 ECC 指示块内容很好，但是从客户端的角度来看，在随后访问时返回错误的块。类似地，当一个块通过有故障的总线从主机传输到磁盘时，它可能会讹误。由此产生的讹误数据会存入磁盘，但它不是客户所希望的。这些类型的故障特别隐蔽，因为它们是无声的故障（silent fault）。返回故障数据时，磁盘没有报告问题。

该表显示了在研究过程中至少出现一次 LSE 或块讹误的驱动器百分比（大约 3 年，超过 150 万个磁盘驱动器）。该表进一步将结果细分为“廉价”驱动器（通常为 SATA驱动器）和“昂贵”驱动器（通常为 SCSI 或 FibreChannel）。

关于 LSE 的一些其他发现如下：

具有多个 LSE 的昂贵驱动器可能会像廉价驱动器一样产生附加错误。
对于大多数驱动器，第二年的年度错误率会增加。
LSE 随磁盘大小增加。
大多数磁盘的 LSE 少于 50 个。
具有 LSE 的磁盘更有可能发生新增的 LSE。
存在显著的空间和时间局部性。
磁盘清理很有用（大多数 LSE 都是这样找到的）。

关于讹误的一些发现如下：

同一驱动器类别中不同驱动器型号的讹误机会差异很大。
老化效应因型号而异。
工作负载和磁盘大小对讹误几乎没有影响。
大多数具有讹误的磁盘只有少数讹误。
讹误不是与一个磁盘或 RAID 中的多个磁盘无关的。
存在空间局部性和一些时间局部性。
与 LSE 的相关性较弱。

处理潜在的扇区错误

潜在的扇区错误很容易处理，因为它们（根据定义）很容易被检测到。当存储系统尝试访问块，并且磁盘返回错误时，存储系统应该就用它具有的任何冗余机制，来返回正确的数据。

例如，在镜像 RAID 中，系统应该访问备用副本。在基于奇偶校验的 RAID-4 或 RAID-5 系统中，系统应通过奇偶校验组中的其他块重建该块。因此，利用标准冗余机制，可以容易地恢复诸如 LSE 这样的容易检测到的问题。

检测讹误：校验和

如何处理数据讹误导致的无声故障？

校验和（checksum）: 校验和就是一个函数的结果，该函数以一块数据（例如 4KB 块）作为输入，并计算这段数据的函数，产生数据内容的小概要（比如 4 字节或 8 字节）。此摘要称为校验和

常见的校验和函数

基于异或（XOR）

使用基于 XOR 的校验和，只需对需要校验和的数据块的每个块进行异或运算，从而生成一个值，表示整个块的 XOR。

XOR 计算规则：

$p$	$q$	$p \oplus q$
True	True	False
True	False	True
False	True	True
False	False	False

交换律：${\displaystyle p\oplus q=q\oplus p}$

结合律：${\displaystyle p\oplus (q\oplus r)=(p\oplus q)\oplus r}$

恒等律：${\displaystyle p\oplus 0=p}$

归零律：${\displaystyle p\oplus p=0}$

自反：${\displaystyle p\oplus q\oplus q=p\oplus 0=p}$

实例：

// 源数据
365e c4cd ba14 8a92 ecef 2c3a 40be f666
// 二进制
0011 0110 0101 1110 1100 0100 1100 1101
1011 1010 0001 0100 1000 1010 1001 0010
1110 1100 1110 1111 0010 1100 0011 1010
0100 0000 1011 1110 1111 0110 0110 0110

我们以每行 4 个字节为一组排列数据，所以很容易看出生成的校验和是什么。只需对每列执行XOR以获得最终的校验和值(有 0 个或 2 个 1 就是 0，有 1 个或 3 个 1 就是 1)：

0010 0000 0001 1011 1001 0100 0000 0011

XOR 是一个合理的校验和，但有其局限性。例如，如果每个校验和单元内同一列的两个位发生变化，则校验和将不会检测到讹误

加法

这种方法具有快速的优点。计算它只需要在每个数据块上执行二进制补码加法，忽略溢出。它可以检测到数据中的许多变化，但如果数据被移位，则不好

Fletcher 校验和（Fletcher checksum）

它非常简单，涉及两个校验字节 s1 和 s2 的计算。

假设块 D 由字节 d1,…, dn 组成。s1 简单地定义如下：s1 = s1 + di mod 255（在所有 di 上计算）。s2 依次为：s2 = s2 + s1 mod 255（同样在所有 di 上）

fletcher 校验和几乎与 CRC（下面描述）一样强，可以检测所有单比特错误，所有双比特错误和大部分突发错误

循环冗余校验（CRC）

你所做的只是将 D 视为一个大的二进制数（毕竟它只是一串位）并将其除以约定的值（k）。该除法的其余部分是 CRC 的值。

g(x)和 h(x)的除运算，可以通过 g 和 h 做xor（异或）运算。比如将 11001 与 10101 做 xor 运算：

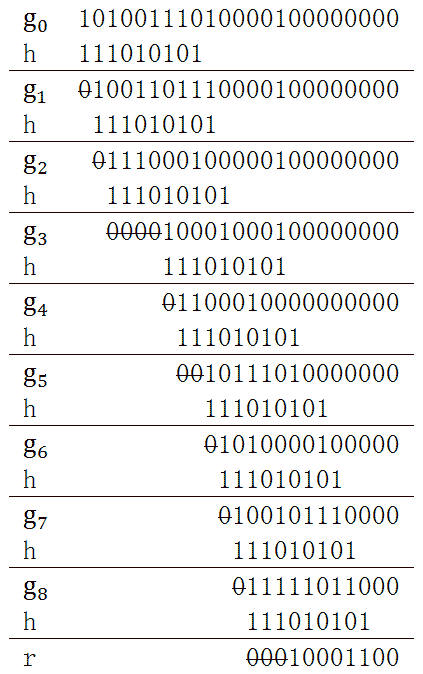

明白了 xor 运算法则后，举一个例子使用CRC-8算法求 101001110100001 的效验码。CRC-8 标准的 h(x) = x^8 + x^7 + x^6 + x^4 + x^2 + 1，既 h 是 9 位的二进制串 111010101。

缺陷

无论使用何种方法，很明显没有完美的校验和：两个具有不相同内容的数据块可能具有相同的校验和，这被称为碰撞（collision）

校验和布局

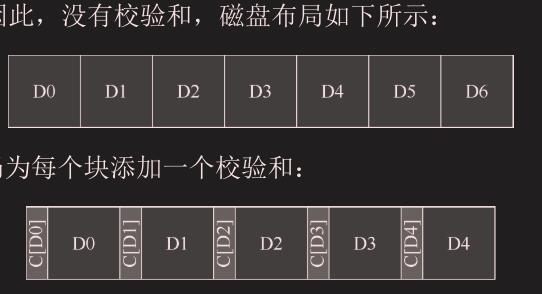

最基本的方法就是为每个磁盘扇区（或块）存储校验和。给定数据块 D，我们称该数据的校验和为 C（D）。

因为校验和通常很小（例如，8 字节），并且磁盘只能以扇区大小的块（512 字节）或其倍数写入，所以出现的一个问题是如何实现上述布局。驱动器制造商采用的一种解决方案是使用 520 字节扇区格式化驱动器，每个扇区额外的 8 个字节可用于存储校验和

在没有此类功能的磁盘中，文件系统必须找到一种方法来将打包的校验和存储到 512 字节的块中。一种可能性如下：

多了写校验和扇区的操作，比前面的方法多了一步

使用校验和

读数据计算校验和，读存储的校验和，比较是否相同

一个新问题：错误的写入

“错误位置的写入（misdirected write）”。这出现在磁盘和RAID控制器中，它们正确地将数据写入磁盘，但位置错误。在单磁盘系统中，这意味着磁盘写入块 Dx 不是在地址 x（像期望那样），而是在地址 y（因此是“讹误的”Dy）。另外，在多磁盘系统中，控制器也可能将 Di，x 不是写入磁盘 i 的 x，而是写入另一磁盘 j。

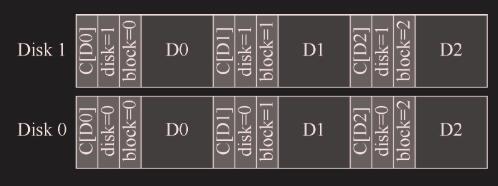

答案很简单：在每个校验和中添加更多信息。在这种情况下，添加物理标识符（Physical Identifier，物理 ID）非常有用。例如，如果存储的信息现在包含校验和 C（D）以及块的磁盘和扇区号，则客户端很容易确定块内是否存在正确的信息。具体来说，如果客户端正在读取磁盘 10 上的块 4（D10,4），则存储的信息应包括该磁盘号和扇区偏移量，如下所示。如果信息不匹配，则发生了错误位置写入，并且现在检测到讹误。以下是在双磁盘系统上添加此信息的示例:

最后一个问题：丢失的写入

丢失的写入（lost write）: 当设备通知上层写入已完成，但事实上它从未持久，就会发生这种问题。因此，磁盘上留下的是该块的旧内容，而不是更新的新内容

某些系统在系统的其他位置添加校验和，以检测丢失的写入。例如，Sun 的 Zettabyte 文件系统（ZFS）在文件系统的每个 inode 和间接块中，包含文件中每个块的校验和。因此，即使对数据块本身的写入丢失，inode 内的校验和也不会与旧数据匹配。只有当同时丢失对 inode 和数据的写入时，这样的方案才会失败。

擦净

这些校验和何时实际得到检查？当然，在应用程序访问数据时会发生一些检查，但大多数数据很少被访问，因此将保持未检查状态。

许多系统利用各种形式的磁盘擦净（disk scrubbing）。通过定期读取系统的每个块，并检查校验和是否仍然有效，磁盘系统可以减少某个数据项的所有副本都被破坏的可能性。典型的系统每晚或每周安排扫描。

校验和的开销

空间开销

典型的比率可能是每 4KB 数据块的 8 字节校验和，磁盘空间开销为 0.19%。

访问数据时，内存中必须有足够的空间用于校验和以及数据本身。这种开销是短暂的，并不是很重要。

时间开销

CPU 必须计算每个块的校验和，包括存储数据时（确定存储的校验和的值），以及访问时（再次计算校验和，并将其与存储的校验和进行比较）。

除了 CPU 开销之外，一些校验和方案可能会导致外部 I/O 开销，特别是当校验和与数据分开存储时（因此需要额外的 I/O 来访问它们），以及后台擦净所需的所有额外 I/O。

小结

我们已经讨论了现代存储系统中的数据保护，重点是校验和的实现和使用。不同的校验和可以防止不同类型的故障。随着存储设备的发展，毫无疑问会出现新的故障模式。也许这种变化将迫使研究界和行业重新审视其中的一些基本方法，或发明全新的方法。
