SOAP,WSDL,DSMR详解
前置阅读：
前言
SOAP是我们Web Service中很常见的一个协议，SOAP确定了一种通过XML实现跨语言、跨机器传输调用的协议，WSDL更像是所提供服务的一个规范、一个文档，本篇文章介绍梳理一下他们的规则与逻辑，更好的认识一下SOAP协议及WSDL描述文件。
SOAP简单对象访问协议
SOAP(Simple Object Access Protocol)简单对象访问协议是交换数据的一种规范，在Web Service中，交换带结构信息。可基于HTTP等协议，使用XML格式传输，抽象于语言实现、平台和硬件。即多语言包括PHP、Java、.Net均可支持。
优点是跨语言，非常适合异步通信和针对松耦合的C/S，缺点是必须做很多运行时检查。
相关概念
SOAP封装(envelop),定义了一个框架，描述消息中的内容是什么，是谁发送的，谁应当接受并处理。SOAP编码规则(encoding rules),定义了一种序列化的机制，表示应用程序需要使用的数据类型的实例。SOAP RPC表示(RPC representation)，定义了一个协定，用于表示远程过程调用和应答。SOAP绑定(binding)，定义了SOAP使用哪种协议交换信息。使用HTTP/TCP/UDP协议都可以。
基本结构
示例：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
<?xml version="1.0"?>
<soap:Envelope xmlns:soap="http://www.w3.org/2001/12/soap-envelope" soap:encodingStyle="http://www.w3.org/2001/12/soap-encoding">
<soap:Header>
...
...
</soap:Header>
<soap:Body>
...
...
<soap:Fault>
...
...
</soap:Fault>
</soap:Body>
</soap:Envelope>
一条SOAP消息就是一个普通的XML文档，Envelope元素与Body元素（包含调用和响应信息）必须存在，Header元素（包含头部信息）和Fault元素（提供有关在处理此消息所发生的错误的信息）可以作为可选存在
SOAP封装(envelop)
SOAP消息的根元素，可把XML文档定义为SOAP消息
命名空间
xmlns：SOAP命名空间,固定不变。
在WSDL中，SOAP命名空间为https://www.w3.org/2003/05/soap-envelope
SOAP在默认命名空间中定义了3个属性：actor，mustUnderstand，encodingStyle。这些被定义在SOAP头部的属性可定义容器如何对SOAP消息进行处理。
在WSDL中主要用到了mustUnderstand属性
mustUnderstand属性——用于标识标题项对其进行处理的接受者来说是强制的还是可选的。（0可选1强制）soap:mustUnderstand="0/1"actor属性可用于将Header元素寻址到一个特定的端点soap:actor="URI"encodingStyle属性用于定义在文档中使用的数据类型。此属性可出现在任何SOAP元素中，并会被应用到元素的内容及元素的所有子元素上。SOAP消息没有默认的编码方式。soap:encodingstyle="URI"
SOAP Header元素
可选的SOAP Header元素可包含有关SOAP消息的应用程序专用信息。如果Header元素被提供，则它必须是Envelope元素的第一个子元素
1
2
3
4
5
6
<soap:Header>
<m:Trans xmlns:m="http://www.w3schools.com/transaction/" soap:mustUnderstand="1">
<!-- mustUnderstand表示处理此头部的接受者必须认可此元素，假如此元素接受者无法认可此元素，则在处理此头部时必须失效 -->
234
</m:Trans>
</soap:Heaser>
SOAP Body元素
必须的SOAP Body元素可包含打算传送到消息最终端点的实际SOAP消息。SOAP Body元素的直接子元素可以使合格的命名空间
SOAP Fault元素
用于存留SOAP消息的错误和状态消息，可选的SOAP Fault元素用于指示错误消息。如果已提供了Fault元素，则它必须是Body元素的子元素，在一条SOAP消息中，Fault元素只能出现一次。
SOAP Fault子元素：
- 供识别障碍的代码
- 可供人阅读的有关障碍的说明
- 有关是谁引发故障的信息
- 存留涉及Body元素的应用程序的专用错误信息
faultcode值描述：
- versionMismatch SOAP Envelope的无效命名空间被发现
- mustUnderstand Header元素的一个直接子元素(mustUnderstand=”1′)无法被理解
- Client 消息被不正确的构成，或包含不正确的信息
- Server 服务器有问题，因此无法处理进行下去
与Restful协议对比
TODO
WSDL网络服务描述语言
WSDL(Web Services Description Language)网络服务描述语言，WSDL 是一种使用 XML 编写的文档。这种文档可描述某个 Web Service。文档的后缀名为一般为wsdl
- 官网：https://schemas.xmlsoap.org/wsdl/
- WS-RT的WSDL描述：https://schemas.xmlsoap.org/ws/2006/08/resourceTransfer/wsrt.wsdl
基本结构
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
<definitions>
<types>
definition of types........
</types>
<message>
definition of a message....
</message>
<portType>
definition of a port.......
</portType>
<binding>
definition of a binding....
</binding>
<service>
definition of a service....
</service>
</definitions>
一个WSDL文档通常包含7个重要的元素，即types、import、message、portType、operation、binding、service元素。这些元素嵌套在definitions元素中，definitions是WSDL文档的根元素。
实例
以盛付通的一个接口为例，介绍一下整个wsdl描述文件，网址如下https://cardpay.shengpay.com/api-acquire-channel/services/receiveOrderService?wsdl
Definitions
WSDL文档中对于definitions的描述：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
<xs:element name="definitions" type="wsdl:tDefinitions" >
<xs:key name="message" >
<xs:selector xpath="wsdl:message" />
<xs:field xpath="@name" />
</xs:key>
<xs:key name="portType" >
<xs:selector xpath="wsdl:portType" />
<xs:field xpath="@name" />
</xs:key>
<xs:key name="binding" >
<xs:selector xpath="wsdl:binding" />
<xs:field xpath="@name" />
</xs:key>
<xs:key name="service" >
<xs:selector xpath="wsdl:service" />
<xs:field xpath="@name" />
</xs:key>
<xs:key name="import" >
<xs:selector xpath="wsdl:import" />
<xs:field xpath="@namespace" />
</xs:key>
</xs:element>
Types
数据类型定义的容器，它使用某种类型系统(一般地使用XML Schema中的类型系统)。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
<xs:element name="receB2COrderRequest" type="tns:ReceB2COrderRequest"/>
<xs:element name="receB2COrderResponse" type="tns:ReceB2COrderResponse"/>
<xs:complexType name="ReceB2COrderRequest">
<xs:sequence>
<xs:element minOccurs="0" name="buyerContact" type="xs:string"/>
.......
</xs:sequence>
</xs:complexType>
<xs:complexType name="receiveB2COrder">
<xs:sequence>
<xs:element minOccurs="0" name="arg0" type="tns:ReceB2COrderRequest"/>
</xs:sequence>
</xs:complexType>
Message
通信消息的数据结构的抽象类型化定义。使用Types所定义的类型来定义整个消息的数据结构。
1
2
3
<wsdl:message name="receiveB2COrder">
<wsdl:part element="tns:receiveB2COrder" name="parameters"/>
</wsdl:message>
Operation & PortType
Operation 对服务中所支持的操作的抽象描述，一般单个Operation描述了一个访问入口的请求/响应消息对。 PortType 对于某个访问入口点类型所支持的操作的抽象集合，这些操作可以由一个或多个服务访问点来支持。
1
2
3
4
5
6
7
<wsdl:portType name="ReceiveOrderAPI">
<wsdl:operation name="receiveB2COrder">
<wsdl:input message="tns:receiveB2COrder" name="receiveB2COrder"/>
<wsdl:output message="tns:receiveB2COrderResponse" name="receiveB2COrderResponse"/>
<wsdl:fault message="tns:MasAPIException" name="MasAPIException"/>
</wsdl:operation>
</wsdl:portType>
Binding
特定端口类型的具体协议和数据格式规范的绑定。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
<wsdl:binding name="ReceiveOrderAPIExplorterServiceSoapBinding" type="tns:ReceiveOrderAPI">
<soap:binding style="document" transport="http://schemas.xmlsoap.org/soap/http"/>
<wsdl:operation name="receiveB2COrder">
<soap:operation soapAction="" style="document"/>
<wsdl:input name="receiveB2COrder">
<soap:body use="literal"/>
</wsdl:input>
<wsdl:output name="receiveB2COrderResponse">
<soap:body use="literal"/>
</wsdl:output>
<wsdl:fault name="MasAPIException">
<soap:fault name="MasAPIException" use="literal"/>
</wsdl:fault>
</wsdl:operation>
</wsdl:binding>
Port&Service
Port 定义为协议/数据格式绑定与具体Web访问地址组合的单个服务访问点。 Service 相关服务访问点的集合。
1
2
3
4
5
<wsdl:service name="ReceiveOrderAPIExplorterService">
<wsdl:port binding="tns:ReceiveOrderAPIExplorterServiceSoapBinding" name="ReceiveOrderAPIExplorterPort">
<soap:address location="http://cardpay.shengpay.com/api-acquire-channel/services/receiveOrderService"/>
</wsdl:port>
</wsdl:service>
WS-Addressing
Web服务寻址（WS-Addressing）是一个W3C推荐标准，为Web服务提供一种与传输层无关的，传送寻址信息的机制。规范主要由两部分组成：传送Web服务端点的引用的数据结构，以及一套能够在特定的消息上关联寻址信息的消息寻址属性。
WS-Addressing是将消息路由数据包含在SOAP头中的一种标准方法。利用WS-Addressing的消息可以在标准化的SOAP头中包含自己的包含发送元数据，而不是依赖于网络层传输来传送路由信息。网络级传输只负责将消息发送到能够读取WS-Addressing元数据的分配器那里。一旦消息抵达了URI所制定的分配器，网络层传输的工作就完成了。
通过在标准的SOAP头中(wsa:ReplyTo)指定应答消息应该发送到哪里的端点引用，WS-Addressing可以支持异步交互方式。 服务提供者使用另一个连接，将应答消息发送给wsa:ReplyTo所指定的端点。这就将SOAP请求/应答消息的交互与HTTP请求/应答协议分离，这样，跨越任意时间的长时间运行的交互成为可能。
端点引用
端点引用（Endpoint Reference，速写EPR）是一个XML结构，封装了对访问Web服务的消息寻址有用的信息。这包括了消息的目的地地址，任何其他路由消息到目的地所需的参数（称作引用参数），以及有关服务的任选的元数据（例如WSDL或WS-Policy）。
消息寻址属性
消息寻址属性表明与将消息传送到Web服务有关的寻址信息，包括：
- 目的地(To) – 该消息的目的地的URI。
- 源端点(From) – 发出该消息的服务端点（EPR）
- 应答端点(ReplyTo) – 应答消息接收者的端点（EPR）
- 故障端点(FaultTo) – 故障消息接收者的端点（EPR）
- 动作(Action) – 指示该消息的语义（可能有助于该消息的寻址）的URI
- 消息ID(MessageID) – 唯一消息标识符URI
- 关系(RelatesTo) – 与之前消息的关系(一对URI)
DSMR示例
Example “Delete” operation:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
<s:Envelope xmlns:s="http://www.w3.org/2003/05/soap-envelope"
xmlns:wsa="http://www.w3.org/2005/08/addressing"
xmlns:p32="http://www.energiened.nl/Content/Publications/dsmr/P32">
<s:Header>
<wsa:To> http://10.0.1.2/services/Resources
</wsa:To>
<wsa:Action s:mustUnderstand="true"> http://schemas.xmlsoap.org/ws/2004/09/transfer/Delete
</wsa:Action>
<wsa:MessageID> uuid:ddacc64d-c64d-1dac-acbc-017f00000001
</wsa:MessageID>
<p32:ResourceURI wsa:IsReferenceParameter="true"> http://www.energiened.nl/Content/Publications/dsmr/P32/meterAccess
</p32:ResourceURI>
<p32:SelectorSet>
<p32:Selector Name="ResourceID">MeterAccess-1</p32:Selector>
</p32:SelectorSet>
</s:Header>
<s:Body>
<DeleteRequest xmlns="http://schemas.xmlsoap.org/ws/2004/09/transfer"/>
</s:Body>
</s:Envelope>
Example “Delete” response:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
<s:Envelope xmlns:s="http://www.w3.org/2003/05/soap-envelope"
xmlns:wsa="http://www.w3.org/2005/08/addressing">
<s:Header>
<wsa:ReplyTo>
<wsa:Address> http://www.w3.org/2005/08/addressing/anonymous
</wsa:Address>
</wsa:ReplyTo>
<wsa:From>
<wsa:Address> http://10.0.1.2/services/Resources
</wsa:Address>
<wsa:ReferenceParameters/>
</wsa:From>
<wsa:MessageID> uuid:C986EEAA-484B-4b94-AB46-743EE560B5F9
</wsa:MessageID>
<wsa:Action> http://schemas.xmlsoap.org/ws/2004/09/transfer/DeleteResponse
</wsa:Action>
<wsa:RelatesTo wsa:RelationshipType="wsa:Reply"> uuid:ddacc64d-c64d-1dac-acbc-017f00000001
</wsa:RelatesTo>
</s:Header>
<s:Body>
<DeleteResponse xmlns="http://schemas.xmlsoap.org/ws/2004/09/transfer"/>
</s:Body>
</s:Envelope>
WS-RT (Web Services Resource Transfer)
This specification defines extensions to WS-Transfer primarily to provide fragment-based access to resources.
WS-RT是WS-Transfer的扩展，主要用于基于片段的资源的访问
- 官网：https://www.w3.org/TR/2010/NOTE-ws-resource-transfer-20100713/
- 协议：https://schemas.xmlsoap.org/ws/2006/08/resourceTransfer/
介绍
This specification is intended to form an essential core component of a unified resource access protocol for the Web services space.
The operations described in this specification constitute an extension to the WS-Transfer specification, which defines standard messages for controlling resources using the familiar paradigms of “get”, “put”, “create”, and “delete”. The extensions deal primarily with fragment-based access to resources.
This document constitutes WS-ResourceTransfer, hereafter referred to as WS-RT.
主要用于资源传输，定义了”get”, “put”, “create”, “delete“四个方法，类似于HTTP请求，包含了WSDL的说明
更多内容详见官网
WS-Transfer (Web Services Transfer)
介绍
与WS-RT类似，不再过多介绍
DSMR
DSMR协议是由荷兰Energie-Nederland协会编写的能源管理与通信标准，以下是Energie-Nederland协会的简介：
Energie-Nederland is de branchevereniging voor alle partijen die stroom, gas en warmte produceren, leveren en verhandelen. Samen vertegenwoordigen wij circa 80% van de markt. Onze ruim 60 leden zijn actief in zowel ‘groene’ als ‘grijze’ energie en allerlei soorten dienstverlening. Onder hen zijn ook veel nieuwkomers op de markt, innovatieve spelers en duurzame initiatieven. Energie-Nederland gaat voor een duurzame, betrouwbare en betaalbare energievoorziening; wij zijn een van de trekkers van het Klimaatakkoord.
简介是荷兰语的，我也看不懂，只能找Google机翻一下：
Energie-Nederland是所有生产，供应和贸易电，气和热的各方的贸易协会。 我们共同代表了约80％的市场。 我们的60多个成员活跃于“绿色”和“灰色”能源以及各种服务中。 他们还包括许多新进入市场的人，创新参与者和可持续发展倡议。 Energie-Nederland致力于可持续，可靠和负担得起的能源供应； 我们是《气候协定》的发起人之一。

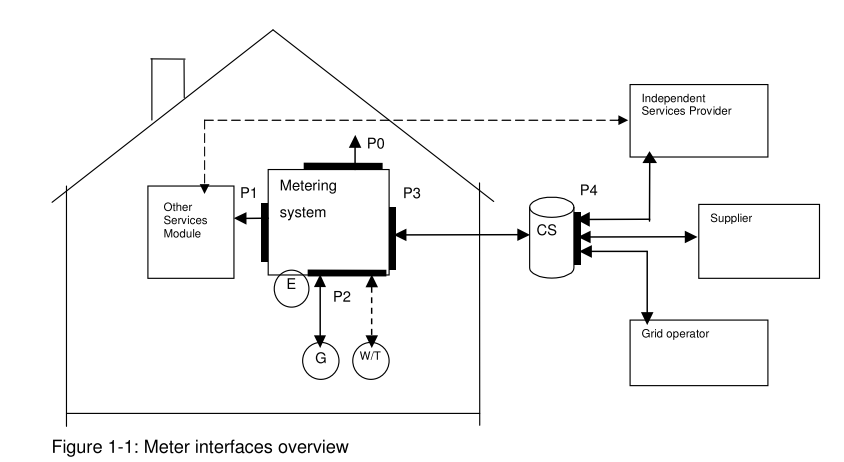

Scope
This part provides a companion standard for an Automatic Meter Reading (AMR) system for electricity thermal, (heat & cold), gas and water meters.
The scope of this standard is on:
- Residential electricity meters
- Residential thermal (heat & cold) meters
- Residential gas meters and gas valve
- Residential water meters
This companion standard focuses on the P3 interface for Electricity meters.
System architecture
The P3.2 interface is introduced because a Data Concentrator (DC) can be placed between the CS and the meter(s). With this, the DC divides P3 into two parts, P3.1 and P3.2. However since P3 and P3.1 are functionally the same these terms are interchangeable. Where P3 is mentioned this can also be read as P3.1 (when a DC is involved). Where P3.2 is mentioned this deals exclusively with the interface between the CS and the DC. Where gas meters are mentioned this could also be replaced with thermal and water meters.

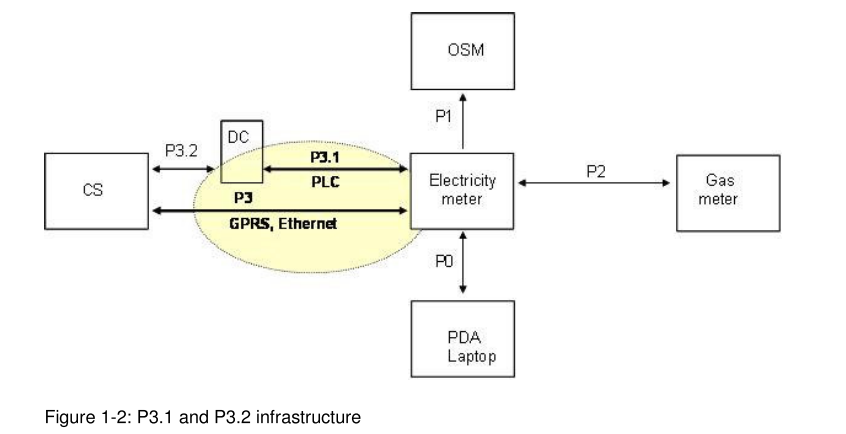

The communication interface P3 and P3.1 (see figure 1.2) is based on the DLMS/COSEM standard. Communication interface P3.2 is based on Web Services standards compliant with WS-I Basic Profile 1.1 or WS-I Basic Profile 1.2.
P3和P3.1基于DLMS/COSEM标准，P3.2基于Web Services标准，符合WS-I Basic Profile 1.1或WS-I Basic Profile 1.2。
本文主要介绍P3.2部分
DSMR协议中的Resource Transfer
DSMR中的Resource Transfer符合WS-ResourceTransfer规范，WS-ResourceTransfer是WS-Transfer的扩展。WS-Transfer定义了Get，Put，Create和Delete资源表示形式的操作，而WS-ResourceTransfer扩展了这些操作，以增加对资源表示片段进行操作的能力。
Get
WS-Transfer Get操作用于整体检索现有资源表示。 WS-ResourceTransfer扩展了Get操作，以检索现有表示的片段。 可以返回其完整表示形式的资源还必须支持wxf:Get(即WS-Transfer Get操作)，而无需使用WS-ResourceTransfer扩展即可返回整个资源表示形式。
wsrt:Get的[Body]包含一个标识目标片段的表达式。
按照我的理解，Get操作与HTTP中的GET请求类似，是通过UUID获取资源
wsrt:Get的概述是：
1
2
3
4
5
6
7
8
9
10
[Headers]
<wsrt:ResourceTransfer s:mustUnderstand="true"? />
[Action]
http://schemas.xmlsoap.org/ws/2004/09/transfer/Get
[Body]
<wsrt:Get Dialect="xs:anyURI"?>
. <wsrt:Expression ...>xs:any</wsrt:Expression> *
</wsrt:Get>
Put
WS-Transfer Put 操作用于通过提供替换XML表示(XML representation)来更新现有资源表示。 WS-ResourceTransfer扩展了 Put 操作，通过提供XML表示的片段(fragments of the XML representation)来更新现有资源表示。 可以更新其完整表示形式的资源还必须支持wxf:Put(即WS-Transfer Put操作)以更新整个资源表示形式，而无需使用WS-ResourceTransfer扩展。
按照我的理解，Put操作是SET操作
Put操作的概括为：
1
2
3
4
5
6
7
8
9
10
11
12
13
[Headers]
<wsrt:ResourceTransfer s:mustUnderstand="true"/>
[Action]
http://schemas.xmlsoap.org/ws/2004/09/transfer/Put
[Body]
<wsrt:Put Dialect="xs:anyURI"?>
<wsrt:Fragment Mode="xs:anyURI">
<wsrt:Expression>xs:any</wsrt:Expression> ?
<wsrt:Value ...>xs:any</wsrt:Value> ?
</wsrt:Fragment> +
</wsrt:Put>
Create
WS-Transfer Create操作用于通过初始表示(initial representation)来创建资源。 接收到Create请求的资源工厂将分配一个新资源，该资源根据显示的表示(presented representation)进行了初始化。 将为新资源分配工厂服务(factory-service-determined)确定的端点引用，该端点引用在响应消息中返回。 在许多情况下，创建资源所需的信息可能与初始表示（通过随后的Get操作实现的值）明显不同，并且提供初始表示是不可行的。
WS-ResourceTransfer扩展了Create操作，以从零个或多个指定的XML表示形式的片段中创建资源。 WS-ResourceTransfer进一步扩展了Create操作，从而可以在资源创建过程中创建任何资源元数据。
按照我的理解，Create操作是开辟资源存储的空间，创建资源对应的UUID，等待之后填充或获取
Create操作的扩展概要为：
1
2
3
4
5
6
7
8
9
10
11
12
[Headers]
<wsrt:ResourceTransfer s:mustUnderstand="true"/>
[Action]
http://schemas.xmlsoap.org/ws/2004/09/transfer/Create
[Body]
<wsrt:Create Dialect="xs:anyURI"?>
<wsmex:Metadata>resource metadata</wsmex:Metadata> ?
<wsrt:Fragment>
<wsrt:Expression>xs:any</wsrt:Expression> ?
<wsrt:Value ...>xs:any</wsrt:Value>
</wsrt:Fragment> *
</wsrt:Create>
Delete
WS-Transfer Delete操作用于整体删除资源。 WSResourceTransfer没有单独定义或扩展WS-Transfer中的Delete操作，而是直接使用WS-Transfer定义的Delete。
按照我的理解，Delete操作与Create对应，为删除资源并释放空间
Delete请求消息必须采用以下格式：
1
2
3
4
5
6
7
8
9
10
11
<s:Envelope …>
<s:Header …>
<wsa:Action>
http://schemas.xmlsoap.org/ws/2004/09/transfer/Delete
</wsa:Action>
<wsa:MessageID>xs:anyURI</wsa:MessageID>
<wsa:To>xs:anyURI</wsa:To>
…
</s:Header>
<s:Body … />
</s:Envelope>
示例
本部分包含WS-RTGet，Put，Create和Delete操作的示例。 这些示例旨在举例说明MeterAccess资源的基本WS-RT操作。 MeterAccess资源是用于访问仪表对象的资源。 出于本示例的目的，MeterAccess资源模型访问单个能量寄存器COSEM对象。 表1显示了激活并填充结果后的MeterAccess资源。
Web Service 安全
原文：
Security for Data Concentrator requires protection against attacks on the P3.2 Interface with providing Confidentiality, Integrity and Authentication for the services provided with Web Services. Authentication is required for communicating parties.
WS-I Basic Profile 1.1 and 1.2 adopt HTTP secured with TLS 1.0 or SSL 3.0 (HTTPS) for security of Web Services. HTTPS is transport level of security and provides mature and most widely used standard for secured connections for HTTP based transports.
Higher levels of Web Services Security defined with WS-Security are out of the scope of this specification
Data Concentrator的安全性要求为Web服务提供的服务提供机密性，完整性和身份验证，以防止P3.2接口受到攻击。 通信方需要身份验证。
WS-I基本配置文件1.1和1.2采用HTTP协议，该协议受TLS 1.0或SSL 3.0(HTTPS)保护，以确保Web服务的安全。 HTTPS是传输的安全级别，它为基于HTTP的传输的安全连接提供了成熟且使用最广泛的标准。
用WS-Security定义的更高级别的Web服务安全性不在本规范范围内
附录1：P3.2 XML Schema
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
379
380
381
382
383
384
385
386
387
388
389
390
391
392
393
394
395
396
397
398
399
400
401
402
403
404
405
406
407
408
409
410
411
412
413
414
415
416
417
418
419
420
421
422
423
424
425
426
427
428
429
430
431
432
433
434
435
436
437
438
439
440
441
442
443
444
445
446
447
448
449
450
451
452
453
454
455
456
457
458
459
460
461
462
463
464
465
466
467
468
469
470
471
472
473
474
475
476
477
478
479
480
481
482
483
484
485
486
487
488
489
490
491
492
493
494
495
496
497
498
499
500
501
502
503
504
505
506
507
508
509
510
511
512
513
514
515
516
517
518
519
520
521
522
523
524
525
526
<?xml version="1.0" encoding="UTF-8"?>
<xs:schema xmlns:xs="http://www.w3.org/2001/XMLSchema"
xmlns:wsa="http://schemas.xmlsoap.org/ws/2004/08/addressing" elementFormDefault="qualified" attributeFormDefault="unqualified">
<xs:import namespace="http://schemas.xmlsoap.org/ws/2004/08/addressing" schemaLocation="http://schemas.xmlsoap.org/ws/2004/08/addressing"/>
<xs:import namespace="http://www.w3.org/XML/1998/namespace" schemaLocation="http://www.w3.org/2001/xml.xsd"/>
<xs:complexType name="attributableURI">
<xs:simpleContent>
<xs:extension base="xs:anyURI">
<xs:anyAttribute namespace="##other" processContents="lax"/>
</xs:extension>
</xs:simpleContent>
</xs:complexType>
<xs:element name="ResourceURI" type="attributableURI"/>
<xs:complexType name="SelectorType" mixed="true">
<xs:annotation>
<xs:documentation>Instances of this type can be only simple types or EPRs, not arbitrary mixed data.</xs:documentation>
</xs:annotation>
<xs:complexContent mixed="true">
<xs:restriction base="xs:anyType">
<xs:sequence>
<xs:element ref="wsa:EndpointReference" minOccurs="0"/>
</xs:sequence>
<xs:attribute name="Name" type="xs:NCName" use="required"/>
<xs:anyAttribute namespace="##other" processContents="lax"/>
</xs:restriction>
</xs:complexContent>
</xs:complexType>
<xs:element name="Selector" type="SelectorType"/>
<xs:complexType name="SelectorSetType">
<xs:sequence>
<xs:element ref="Selector" maxOccurs="unbounded"/>
</xs:sequence>
<xs:anyAttribute namespace="##other" processContents="lax"/>
</xs:complexType>
<xs:complexType name="attributableAny">
<xs:sequence>
<xs:element name="ResourceURI" type="xs:anyURI"/>
<xs:element name="SelectorSet" type="SelectorSetType" minOccurs="0"/>
<xs:element name="ResourceEventResult">
<xs:complexType>
<xs:sequence>
<xs:any namespace="##other" processContents="lax" minOccurs="0" maxOccurs="unbounded"/>
</xs:sequence>
</xs:complexType>
</xs:element>
</xs:sequence>
<xs:anyAttribute namespace="##other" processContents="lax"/>
</xs:complexType>
<xs:complexType name="ResourceEventType">
<xs:complexContent>
<xs:extension base="attributableAny"/>
</xs:complexContent>
</xs:complexType>
<xs:element name="ResourceEvent" type="ResourceEventType"/>
<xs:simpleType name="bitString">
<xs:restriction base="xs:string"/>
</xs:simpleType>
<xs:simpleType name="octetString">
<xs:restriction base="xs:string"/>
</xs:simpleType>
<xs:complexType name="NULL" final="#all"/>
<xs:simpleType name="ISO646String">
<xs:restriction base="xs:token"/>
</xs:simpleType>
<xs:simpleType name="visibleString">
<xs:restriction base="ISO646String"/>
</xs:simpleType>
<xs:simpleType name="Integer8">
<xs:restriction base="xs:byte"/>
</xs:simpleType>
<xs:simpleType name="Integer16">
<xs:restriction base="xs:short"/>
</xs:simpleType>
<xs:simpleType name="Integer32">
<xs:restriction base="xs:int"/>
</xs:simpleType>
<xs:simpleType name="Integer64">
<xs:restriction base="xs:long"/>
</xs:simpleType>
<xs:simpleType name="Unsigned8">
<xs:restriction base="xs:unsignedByte"/>
</xs:simpleType>
<xs:simpleType name="Unsigned16">
<xs:restriction base="xs:unsignedShort"/>
</xs:simpleType>
<xs:simpleType name="Unsigned32">
<xs:restriction base="xs:unsignedInt"/>
</xs:simpleType>
<xs:simpleType name="Unsigned64">
<xs:restriction base="xs:unsignedLong"/>
</xs:simpleType>
<xs:simpleType name="actionResult">
<xs:restriction base="Unsigned8"/>
</xs:simpleType>
<xs:simpleType name="dataAccessResult">
<xs:restriction base="Unsigned8"/>
</xs:simpleType>
<xs:complexType name="typeDescription">
<xs:choice>
<xs:element name="N" type="NULL"/>
<xs:element name="A">
<xs:complexType>
<xs:sequence>
<xs:element name="NumberOfElements" type="Unsigned16"/>
<xs:element name="TypeDescription" type="typeDescription"/>
</xs:sequence>
</xs:complexType>
</xs:element>
<xs:element name="S">
<xs:complexType>
<xs:sequence minOccurs="0" maxOccurs="unbounded">
<xs:element name="TypeDescription" type="typeDescription"/>
</xs:sequence>
</xs:complexType>
</xs:element>
<xs:element name="B" type="NULL"/>
<xs:element name="BS" type="NULL"/>
<xs:element name="DL" type="NULL"/>
<xs:element name="DLU" type="NULL"/>
<xs:element name="FP" type="NULL"/>
<xs:element name="OS" type="NULL"/>
<xs:element name="VS" type="NULL"/>
<xs:element name="BCD" type="NULL"/>
<xs:element name="I" type="NULL"/>
<xs:element name="L" type="NULL"/>
<xs:element name="U" type="NULL"/>
<xs:element name="LU" type="NULL"/>
<xs:element name="L64" type="NULL"/>
<xs:element name="L64U" type="NULL"/>
<xs:element name="E" type="NULL"/>
<xs:element name="F32" type="NULL"/>
<xs:element name="F64" type="NULL"/>
<xs:element name="DT" type="NULL"/>
<xs:element name="D" type="NULL"/>
<xs:element name="T" type="NULL"/>
<xs:element name="DC" type="NULL"/>
</xs:choice>
</xs:complexType>
<xs:complexType name="sequenceOfData">
<xs:choice maxOccurs="unbounded">
<xs:element name="N" type="NULL"/>
<xs:element name="A" type="sequenceOfData"/>
<xs:element name="S" type="sequenceOfData"/>
<xs:element name="B" type="xs:boolean"/>
<xs:element name="BS" type="bitString"/>
<xs:element name="DL" type="Integer32"/>
<xs:element name="DLU" type="Unsigned32"/>
<xs:element name="FP" type="xs:float"/>
<xs:element name="OS" type="octetString"/>
<xs:element name="VS" type="visibleString"/>
<xs:element name="BCD" type="Integer8"/>
<xs:element name="I" type="Integer8"/>
<xs:element name="L" type="Integer16"/>
<xs:element name="U" type="Unsigned8"/>
<xs:element name="LU" type="Unsigned16"/>
<xs:element name="CA">
<xs:complexType>
<xs:sequence>
<xs:element name="ContentsDescription" type="typeDescription"/>
<xs:element name="ArrayContents" type="xs:hexBinary"/>
</xs:sequence>
</xs:complexType>
</xs:element>
<xs:element name="L64" type="Integer64"/>
<xs:element name="L64U" type="Unsigned64"/>
<xs:element name="E" type="Unsigned8"/>
<xs:element name="F32" type="xs:float"/>
<xs:element name="F64" type="xs:double"/>
<xs:element name="DT" type="xs:hexBinary"/>
<xs:element name="D" type="xs:hexBinary"/>
<xs:element name="T" type="xs:hexBinary"/>
<xs:element name="DC" type="NULL"/>
</xs:choice>
</xs:complexType>
<xs:complexType name="data">
<xs:choice>
<xs:element name="N" type="NULL"/>
<xs:element name="A" type="sequenceOfData"/>
<xs:element name="S" type="sequenceOfData"/>
<xs:element name="B" type="xs:boolean"/>
<xs:element name="BS" type="bitString"/>
<xs:element name="DL" type="Integer32"/>
<xs:element name="DLU" type="Unsigned32"/>
<xs:element name="FP" type="xs:float"/>
<xs:element name="OS" type="octetString"/>
<xs:element name="VS" type="visibleString"/>
<xs:element name="BCD" type="Integer8"/>
<xs:element name="I" type="Integer8"/>
<xs:element name="L" type="Integer16"/>
<xs:element name="U" type="Unsigned8"/>
<xs:element name="LU" type="Unsigned16"/>
<xs:element name="CA">
<xs:complexType>
<xs:sequence>
<xs:element name="ContentsDescription" type="typeDescription"/>
<xs:element name="ArrayContents" type="xs:hexBinary"/>
</xs:sequence>
</xs:complexType>
</xs:element>
<xs:element name="L64" type="Integer64"/>
<xs:element name="L64U" type="Unsigned64"/>
<xs:element name="E" type="Unsigned8"/>
<xs:element name="F32" type="xs:float"/>
<xs:element name="F64" type="xs:double"/>
<xs:element name="DT" type="xs:hexBinary"/>
<xs:element name="D" type="xs:hexBinary"/>
<xs:element name="T" type="xs:hexBinary"/>
<xs:element name="DC" type="NULL"/>
</xs:choice>
</xs:complexType>
<xs:complexType name="actionAccessResult">
<xs:sequence>
<xs:element name="Result" type="actionResult"/>
<xs:element name="ReturnParameters" type="dataAccessResult"/>
</xs:sequence>
</xs:complexType>
<xs:complexType name="setAccessResult">
<xs:sequence>
<xs:element name="Result" type="dataAccessResult"/>
</xs:sequence>
</xs:complexType>
<xs:complexType name="getAccessResult">
<xs:choice>
<xs:element name="Data" type="data"/>
<xs:element name="DataAccessResult" type="dataAccessResult"/>
</xs:choice>
</xs:complexType>
<xs:complexType name="imageTransferResult">
<xs:sequence>
<xs:element name="Result" type="xs:boolean"/>
<xs:element name="ImageTransferStatus" type="Unsigned8"/>
</xs:sequence>
</xs:complexType>
<xs:complexType name="cosemAccessResult">
<xs:choice>
<xs:element name="GetAccessResult" type="getAccessResult"/>
<xs:element name="SetAccessResult" type="setAccessResult"/>
<xs:element name="ActionAccessResult" type="actionAccessResult"/>
<xs:element name="ImageTransferResult" type="imageTransferResult"/>
</xs:choice>
</xs:complexType>
<xs:complexType name="selectiveAccessDescriptor">
<xs:sequence>
<xs:element name="AccessSelector" type="Unsigned8"/>
<xs:element name="AccessParameters" type="data"/>
</xs:sequence>
</xs:complexType>
<xs:complexType name="getAccessDescriptor">
<xs:sequence>
<xs:element name="CosemAttributeDescriptor" type="cosemAttributeDescriptor"/>
<xs:element name="AccessSelection" type="selectiveAccessDescriptor" minOccurs="0"/>
</xs:sequence>
</xs:complexType>
<xs:complexType name="setAccessDescriptor">
<xs:sequence>
<xs:element name="CosemAttributeDescriptor" type="cosemAttributeDescriptor"/>
<xs:element name="AccessSelection" type="selectiveAccessDescriptor" minOccurs="0"/>
<xs:element name="Value" type="data"/>
</xs:sequence>
</xs:complexType>
<xs:complexType name="actionAccessDescriptor">
<xs:sequence>
<xs:element name="CosemMethodDescriptor" type="cosemMethodDescriptor"/>
<xs:element name="MethodInvocationParameters" type="data" minOccurs="0"/>
</xs:sequence>
</xs:complexType>
<xs:complexType name="imageTransferDescriptor">
<xs:sequence>
<xs:element name="ImageReference" type="imageReference"/>
<xs:element name="ImageTransferObjectReference" type="cosemObjectReference"/>
<xs:element name="ImageTransferSchedule" type="imageTransferSchedule" minOccurs="0"/>
</xs:sequence>
</xs:complexType>
<xs:complexType name="cosemMethodDescriptor">
<xs:sequence>
<xs:element name="ClassId" type="Unsigned16"/>
<xs:element name="InstanceId" type="octetString"/>
<xs:element name="MethodId" type="Integer8"/>
</xs:sequence>
</xs:complexType>
<xs:complexType name="cosemAttributeDescriptor">
<xs:sequence>
<xs:element name="ClassId" type="Unsigned16"/>
<xs:element name="InstanceId" type="octetString"/>
<xs:element name="AttributeId" type="Integer8"/>
</xs:sequence>
</xs:complexType>
<xs:complexType name="cosemObjectReference">
<xs:sequence>
<xs:element name="ClassId" type="Unsigned16"/>
<xs:element name="InstanceId" type="octetString"/>
</xs:sequence>
</xs:complexType>
<xs:complexType name="imageReference">
<xs:sequence>
<xs:element name="ImageIdentifier" type="octetString"/>
<xs:element name="ImageLocation" type="xs:anyURI"/>
</xs:sequence>
</xs:complexType>
<xs:complexType name="imageTransferSchedule">
<xs:sequence>
<xs:element name="Activation" type="xs:dateTime"/>
<xs:element name="ImageActivationObjectReference" type="cosemObjectReference"/>
</xs:sequence>
</xs:complexType>
<xs:complexType name="cosemAccessDesciptor">
<xs:choice>
<xs:element name="GetAccessDescriptor" type="getAccessDescriptor"/>
<xs:element name="SetAccessDescriptor" type="setAccessDescriptor"/>
<xs:element name="ActionAccessDescriptor" type="actionAccessDescriptor"/>
<xs:element name="ImageTransferDescriptor" type="imageTransferDescriptor"/>
</xs:choice>
</xs:complexType>
<xs:complexType name="cosemAccess">
<xs:sequence>
<xs:element name="CosemAccessDescriptor" type="cosemAccessDesciptor"/>
<xs:element name="CosemAccessResult" minOccurs="0" maxOccurs="unbounded">
<xs:complexType>
<xs:complexContent>
<xs:extension base="cosemAccessResult">
<xs:attribute name="MeterID" type="xs:string"/>
<xs:attribute name="Activated" type="xs:dateTime"/>
</xs:extension>
</xs:complexContent>
</xs:complexType>
</xs:element>
</xs:sequence>
</xs:complexType>
<xs:complexType name="meterReference">
<xs:attribute name="MeterID" type="xs:string" use="required"/>
</xs:complexType>
<xs:complexType name="meterAccess">
<xs:sequence>
<xs:element name="MeterReferenceList">
<xs:complexType>
<xs:sequence>
<xs:element name="MeterReference" type="meterReference" minOccurs="0" maxOccurs="unbounded"/>
</xs:sequence>
</xs:complexType>
</xs:element>
<xs:element name="CosemAccessList">
<xs:complexType>
<xs:sequence>
<xs:element name="CosemAccess" type="cosemAccess" minOccurs="0" maxOccurs="unbounded"/>
</xs:sequence>
</xs:complexType>
</xs:element>
<xs:element name="Activates" type="xs:dateTime" minOccurs="0"/>
<xs:element name="Expires" type="xs:dateTime" minOccurs="0"/>
<xs:element name="Created" type="xs:dateTime" minOccurs="0"/>
<xs:element name="Updated" minOccurs="0"/>
</xs:sequence>
</xs:complexType>
<xs:complexType name="packageTransferResult">
<xs:sequence>
<xs:element name="Result" type="xs:boolean"/>
</xs:sequence>
</xs:complexType>
<xs:complexType name="packageTransferDescriptor">
<xs:sequence>
<xs:element name="PackageReference" type="packageReference"/>
</xs:sequence>
</xs:complexType>
<xs:complexType name="keyValueType">
<xs:simpleContent>
<xs:extension base="xs:base64Binary"/>
</xs:simpleContent>
</xs:complexType>
<xs:complexType name="keyContextType">
<xs:sequence>
<xs:any namespace="##any"/>
</xs:sequence>
<xs:attribute name="Name" type="xs:string" use="required"/>
</xs:complexType>
<xs:complexType name="meterSecurityKey">
<xs:sequence>
<xs:element name="KeyValue" type="keyValueType"/>
<xs:element name="KeyContext" maxOccurs="unbounded"/>
</xs:sequence>
<xs:attribute name="KeyIdent" type="xs:string" use="required"/>
<xs:attribute name="KeyType" type="xs:string"/>
</xs:complexType>
<xs:complexType name="meterSecurityTransferDescriptor">
<xs:sequence>
<xs:element name="MeterReference" type="meterReference"/>
<xs:element name="MeterSecurityKey" type="meterSecurityKey" maxOccurs="unbounded"/>
</xs:sequence>
</xs:complexType>
<xs:complexType name="securityTransferResult">
<xs:sequence>
<xs:element name="Result" type="xs:boolean"/>
</xs:sequence>
</xs:complexType>
<xs:complexType name="securityTransferDescriptor">
<xs:choice>
<xs:element name="MeterSecurityTransferDescriptor" type="meterSecurityTransferDescriptor"/>
</xs:choice>
</xs:complexType>
<xs:complexType name="packageReference">
<xs:sequence>
<xs:element name="PackageIdentifier" type="xs:string"/>
<xs:element name="PackageLocation" type="xs:anyURI"/>
</xs:sequence>
</xs:complexType>
<xs:complexType name="serviceAccessDescriptor">
<xs:choice>
<xs:element name="PackageTransferDescriptor" type="packageTransferDescriptor"/>
<xs:element name="SecurityTransferDescriptor" type="securityTransferDescriptor"/>
</xs:choice>
</xs:complexType>
<xs:complexType name="serviceAccessResult">
<xs:choice>
<xs:element name="PackageTransferResult" type="packageTransferResult"/>
<xs:element name="SecurityTransferResult" type="securityTransferResult"/>
</xs:choice>
</xs:complexType>
<xs:complexType name="serviceAccess">
<xs:sequence>
<xs:element name="ServiceAccessDescriptor" type="serviceAccessDescriptor"/>
<xs:element name="ServiceAccessResult" type="serviceAccessResult" minOccurs="0" maxOccurs="unbounded"/>
</xs:sequence>
</xs:complexType>
<xs:complexType name="concentratorServiceAccess">
<xs:sequence>
<xs:element name="ServiceAccessList">
<xs:complexType>
<xs:sequence>
<xs:element name="ServiceAccess" type="serviceAccess" minOccurs="0" maxOccurs="unbounded"/>
</xs:sequence>
</xs:complexType>
</xs:element>
<xs:element name="Activates" type="xs:dateTime" minOccurs="0"/>
<xs:element name="Expires" type="xs:dateTime" minOccurs="0"/>
<xs:element name="Created" type="xs:dateTime" minOccurs="0"/>
<xs:element name="Updated" minOccurs="0"/>
</xs:sequence>
</xs:complexType>
<xs:complexType name="eventLogEntry">
<xs:sequence>
<xs:element name="EventSource">
<xs:complexType>
<xs:simpleContent>
<xs:extension base="xs:string">
<xs:attribute name="Name" type="xs:string" use="required"/>
<xs:attribute name="Ident" type="xs:string" use="required"/>
</xs:extension>
</xs:simpleContent>
</xs:complexType>
</xs:element>
<xs:element name="EventIdent" type="xs:string"/>
<xs:element name="EventLevel" type="xs:short"/>
<xs:element name="EventDateTime" type="xs:dateTime"/>
<xs:element name="EventDetail" type="xs:string" minOccurs="0"/>
</xs:sequence>
</xs:complexType>
<xs:complexType name="eventLog">
<xs:sequence>
<xs:element name="EventLogEntry" type="eventLogEntry" minOccurs="0" maxOccurs="unbounded"/>
</xs:sequence>
</xs:complexType>
<xs:complexType name="concentratorStatus">
<xs:sequence>
<xs:element name="Ident" type="xs:string"/>
<xs:element name="Status" type="xs:string"/>
</xs:sequence>
</xs:complexType>
<xs:complexType name="metersDirectory">
<xs:sequence>
<xs:element name="RegisteredMetersList">
<xs:complexType>
<xs:sequence maxOccurs="unbounded">
<xs:element name="RegisteredMeter" type="meterReference"/>
</xs:sequence>
</xs:complexType>
</xs:element>
<xs:element name="RevokedMetersList" minOccurs="0">
<xs:complexType>
<xs:sequence maxOccurs="unbounded">
<xs:element name="RevokedMeter" type="meterReference"/>
</xs:sequence>
</xs:complexType>
</xs:element>
<xs:element name="AllowedMetersList" minOccurs="0">
<xs:complexType>
<xs:sequence maxOccurs="unbounded">
<xs:element name="AllowedMeter" type="meterReference"/>
</xs:sequence>
</xs:complexType>
</xs:element>
</xs:sequence>
</xs:complexType>
<xs:element name="MeterAccess" type="meterAccess">
<xs:annotation>
<xs:documentation>MeterAccess provides access to Meters registered on the Concentrator</xs:documentation>
</xs:annotation>
</xs:element>
<xs:element name="MetersDirectory" type="metersDirectory">
<xs:annotation>
<xs:documentation>MetersDirectory provides acecss to Directory of Meters registered on the Concentrator</xs:documentation>
</xs:annotation>
</xs:element>
<xs:element name="ConcentratorAccess">
<xs:annotation>
<xs:documentation>ConcentratorAccess provides access to services of the Concentrator</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:sequence>
<xs:element name="ConcentratorService">
<xs:complexType>
<xs:sequence>
<xs:element name="ConcentratorServiceAccess" type="concentratorServiceAccess" minOccurs="0" maxOccurs="unbounded"/>
</xs:sequence>
</xs:complexType>
</xs:element>
<xs:element name="EventLog" type="eventLog"/>
<xs:element name="Status" type="concentratorStatus"/>
</xs:sequence>
</xs:complexType>
</xs:element>
</xs:schema>
附录2：盛付通接口实例
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
<wsdl:definitions xmlns:ns1="http://schemas.xmlsoap.org/soap/http"
xmlns:soap="http://schemas.xmlsoap.org/wsdl/soap/"
xmlns:tns="http://www.sdo.com/mas/api/receive/"
xmlns:wsdl="http://schemas.xmlsoap.org/wsdl/"
xmlns:xsd="http://www.w3.org/2001/XMLSchema" name="ReceiveOrderAPIExplorterService" targetNamespace="http://www.sdo.com/mas/api/receive/">
<wsdl:types>
<xs:schema xmlns:tns="http://www.sdo.com/mas/api/receive/"
xmlns:xs="http://www.w3.org/2001/XMLSchema" attributeFormDefault="unqualified" elementFormDefault="unqualified" targetNamespace="http://www.sdo.com/mas/api/receive/">
<xs:element name="receB2COrderRequest" type="tns:ReceB2COrderRequest"/>
<xs:element name="receB2COrderResponse" type="tns:ReceB2COrderResponse"/>
<xs:complexType name="ReceB2COrderRequest">
<xs:sequence>
<xs:element minOccurs="0" name="buyerContact" type="xs:string"/>
<xs:element minOccurs="0" name="buyerId" type="xs:string"/>
<xs:element minOccurs="0" name="buyerIp" type="xs:string"/>
<xs:element minOccurs="0" name="buyerName" type="xs:string"/>
<xs:element minOccurs="0" name="cardPayInfo" type="xs:string"/>
<xs:element minOccurs="0" name="cardValue" type="xs:string"/>
<xs:element minOccurs="0" name="currency" type="xs:string"/>
<xs:element minOccurs="0" name="depositId" type="xs:string"/>
<xs:element minOccurs="0" name="depositIdType" type="xs:string"/>
<xs:element minOccurs="0" name="expireTime" type="xs:string"/>
<xs:element minOccurs="0" name="extension" type="tns:extension"/>
<xs:element minOccurs="0" name="header" type="tns:header"/>
<xs:element minOccurs="0" name="instCode" type="xs:string"/>
<xs:element minOccurs="0" name="language" type="xs:string"/>
<xs:element minOccurs="0" name="notifyUrl" type="xs:string"/>
<xs:element minOccurs="0" name="orderAmount" type="xs:string"/>
<xs:element minOccurs="0" name="orderNo" type="xs:string"/>
<xs:element minOccurs="0" name="orderTime" type="xs:string"/>
<xs:element minOccurs="0" name="pageUrl" type="xs:string"/>
<xs:element minOccurs="0" name="payChannel" type="xs:string"/>
<xs:element minOccurs="0" name="payType" type="xs:string"/>
<xs:element minOccurs="0" name="payeeId" type="xs:string"/>
<xs:element minOccurs="0" name="payerAuthTicket" type="xs:string"/>
<xs:element minOccurs="0" name="payerId" type="xs:string"/>
<xs:element minOccurs="0" name="payerMobileNo" type="xs:string"/>
<xs:element minOccurs="0" name="productDesc" type="xs:string"/>
<xs:element minOccurs="0" name="productId" type="xs:string"/>
<xs:element minOccurs="0" name="productName" type="xs:string"/>
<xs:element minOccurs="0" name="productNum" type="xs:string"/>
<xs:element minOccurs="0" name="productUrl" type="xs:string"/>
<xs:element minOccurs="0" name="sellerId" type="xs:string"/>
<xs:element minOccurs="0" name="signature" type="tns:signature"/>
<xs:element minOccurs="0" name="terminalType" type="xs:string"/>
<xs:element minOccurs="0" name="unitPrice" type="xs:string"/>
</xs:sequence>
</xs:complexType>
<xs:complexType name="extension">
<xs:sequence>
<xs:element minOccurs="0" name="ext1" type="xs:string"/>
<xs:element minOccurs="0" name="ext2" type="xs:string"/>
<xs:element minOccurs="0" name="ext3" type="xs:string"/>
</xs:sequence>
</xs:complexType>
<xs:complexType name="header">
<xs:sequence>
<xs:element minOccurs="0" name="charset" type="xs:string"/>
<xs:element minOccurs="0" name="sendTime" type="xs:string"/>
<xs:element minOccurs="0" name="sender" type="tns:sender"/>
<xs:element minOccurs="0" name="service" type="tns:service"/>
<xs:element minOccurs="0" name="traceNo" type="xs:string"/>
</xs:sequence>
</xs:complexType>
<xs:complexType name="sender">
<xs:sequence>
<xs:element minOccurs="0" name="senderId" type="xs:string"/>
</xs:sequence>
</xs:complexType>
<xs:complexType name="service">
<xs:sequence>
<xs:element minOccurs="0" name="serviceCode" type="xs:string"/>
<xs:element minOccurs="0" name="version" type="xs:string"/>
</xs:sequence>
</xs:complexType>
<xs:complexType name="signature">
<xs:sequence>
<xs:element minOccurs="0" name="signMsg" type="xs:string"/>
<xs:element minOccurs="0" name="signType" type="xs:string"/>
</xs:sequence>
</xs:complexType>
<xs:complexType name="ReceB2COrderResponse">
<xs:sequence>
<xs:element minOccurs="0" name="customerLogoUrl" type="xs:string"/>
<xs:element minOccurs="0" name="customerName" type="xs:string"/>
<xs:element minOccurs="0" name="customerNo" type="xs:string"/>
<xs:element minOccurs="0" name="extension" type="tns:extension"/>
<xs:element minOccurs="0" name="header" type="tns:header"/>
<xs:element minOccurs="0" name="orderAmount" type="xs:string"/>
<xs:element minOccurs="0" name="orderNo" type="xs:string"/>
<xs:element minOccurs="0" name="orderType" type="xs:string"/>
<xs:element minOccurs="0" name="returnInfo" type="tns:returnInfo"/>
<xs:element minOccurs="0" name="sessionId" type="xs:string"/>
<xs:element minOccurs="0" name="signature" type="tns:signature"/>
<xs:element minOccurs="0" name="tokenId" type="xs:string"/>
<xs:element minOccurs="0" name="transNo" type="xs:string"/>
<xs:element minOccurs="0" name="transStatus" type="xs:string"/>
<xs:element minOccurs="0" name="transTime" type="xs:string"/>
</xs:sequence>
</xs:complexType>
<xs:complexType name="returnInfo">
<xs:sequence>
<xs:element minOccurs="0" name="errorCode" type="xs:string"/>
<xs:element minOccurs="0" name="errorMsg" type="xs:string"/>
</xs:sequence>
</xs:complexType>
<xs:element name="MasAPIException" type="tns:MasAPIException"/>
<xs:complexType name="MasAPIException">
<xs:sequence/>
</xs:complexType>
<xs:element name="receiveB2COrder" type="tns:receiveB2COrder"/>
<xs:complexType name="receiveB2COrder">
<xs:sequence>
<xs:element minOccurs="0" name="arg0" type="tns:ReceB2COrderRequest"/>
</xs:sequence>
</xs:complexType>
<xs:element name="receiveB2COrderResponse" type="tns:receiveB2COrderResponse"/>
<xs:complexType name="receiveB2COrderResponse">
<xs:sequence>
<xs:element minOccurs="0" name="return" type="tns:ReceB2COrderResponse"/>
</xs:sequence>
</xs:complexType>
</xs:schema>
</wsdl:types>
<wsdl:message name="receiveB2COrder">
<wsdl:part element="tns:receiveB2COrder" name="parameters"></wsdl:part>
</wsdl:message>
<wsdl:message name="receiveB2COrderResponse">
<wsdl:part element="tns:receiveB2COrderResponse" name="parameters"></wsdl:part>
</wsdl:message>
<wsdl:message name="MasAPIException">
<wsdl:part element="tns:MasAPIException" name="MasAPIException"></wsdl:part>
</wsdl:message>
<wsdl:portType name="ReceiveOrderAPI">
<wsdl:operation name="receiveB2COrder">
<wsdl:input message="tns:receiveB2COrder" name="receiveB2COrder"></wsdl:input>
<wsdl:output message="tns:receiveB2COrderResponse" name="receiveB2COrderResponse"></wsdl:output>
<wsdl:fault message="tns:MasAPIException" name="MasAPIException"></wsdl:fault>
</wsdl:operation>
</wsdl:portType>
<wsdl:binding name="ReceiveOrderAPIExplorterServiceSoapBinding" type="tns:ReceiveOrderAPI">
<soap:binding style="document" transport="http://schemas.xmlsoap.org/soap/http"/>
<wsdl:operation name="receiveB2COrder">
<soap:operation soapAction="" style="document"/>
<wsdl:input name="receiveB2COrder">
<soap:body use="literal"/>
</wsdl:input>
<wsdl:output name="receiveB2COrderResponse">
<soap:body use="literal"/>
</wsdl:output>
<wsdl:fault name="MasAPIException">
<soap:fault name="MasAPIException" use="literal"/>
</wsdl:fault>
</wsdl:operation>
</wsdl:binding>
<wsdl:service name="ReceiveOrderAPIExplorterService">
<wsdl:port binding="tns:ReceiveOrderAPIExplorterServiceSoapBinding" name="ReceiveOrderAPIExplorterPort">
<soap:address location="http://cardpay.shengpay.com/api-acquire-channel/services/receiveOrderService"/>
</wsdl:port>
</wsdl:service>
</wsdl:definitions>
参考
本文由作者按照 CC BY 4.0 进行授权
