嵌入式动态库

简介

在 Linux 系统中，动态库（.so）依靠 ELF 动态链接器完成符号解析与运行时绑定，实现了模块复用、升级与内存共享。

而在嵌入式系统中，由于缺乏动态链接器、内存受限或执行环境受控，无法使用完整的 ELF 动态加载机制。但嵌入式固件仍常常需要一种“可复用、可升级、可替换”的通用功能模块。

本文实现了一种适合嵌入式项目使用的动态库的实现，采用固定地址入口、跳转表（function table）等方式，构建一个“简化版动态库接口”。这种机制本质上是将共享库的概念提前到链接期或固件布局阶段：

• 公共模块放在 Flash 固定区域
• 导出函数入口地址作为 ABI
• 应用通过跳板或函数指针表调用
• 允许升级公共模块而不改动应用

分区

以 512k Flash 和 64k RAM 为例，包含 bootloader

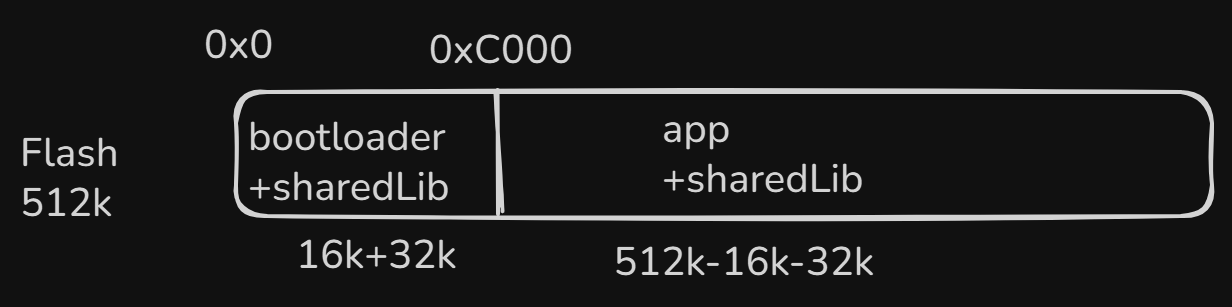

如果不使用独立的动态库，将库的内容直接链接到程序中，布局会这样：

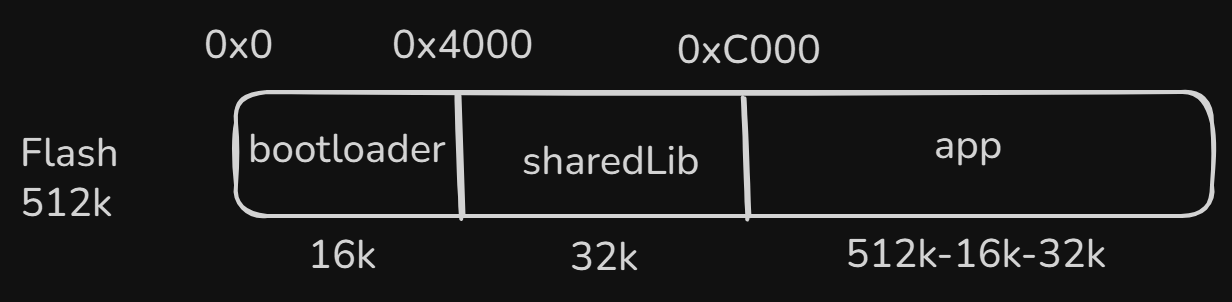

如果使用了动态库，bootloader 和 app 可以共享库：

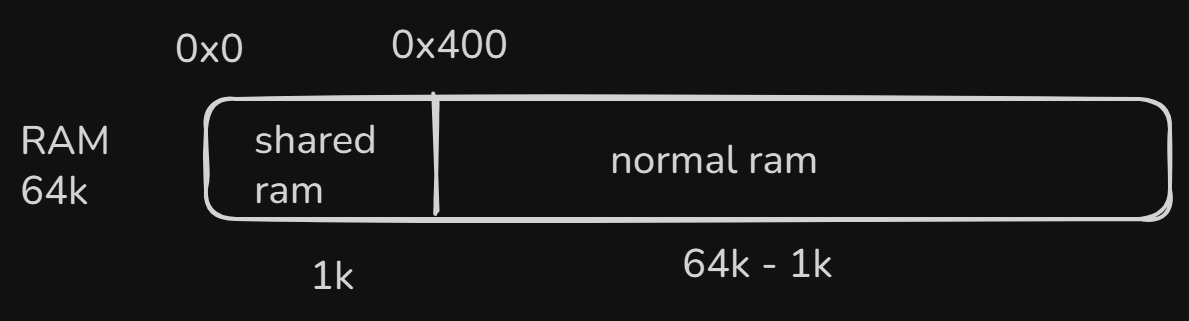

为了让应用之间，以及库和应用之间能进行消息通信，可以划定一片共享内存区域。

链接脚本中的分区布局如下：

bootloader:

MEMORY
{
    FLASH(rx) : ORIGIN = 0x00000000, LENGTH = 16k
    SHARED_RAM(rwx) : ORIGIN = 0x10000000, LENGTH = 1K
    RAM(rwx) : ORIGIN = 0x10000400, LENGTH = 64k - 1k
}

动态库：

MEMORY
{
    FLASH(rx) : ORIGIN = 0x00004000, LENGTH = 32k
    SHARED_RAM(rwx) : ORIGIN = 0x10000000, LENGTH = 1K
    RAM(rwx) : ORIGIN = 0x10000400, LENGTH = 64k - 1k
}

主应用：

MEMORY
{
    FLASH(rx) : ORIGIN = 0x0000C000, LENGTH = 512k - 16k - 32k
    SHARED_RAM(rwx) : ORIGIN = 0x10000000, LENGTH = 1K
    RAM(rwx) : ORIGIN = 0x10000400, LENGTH = 64k - 1k
}

动态库的实现

动态库需要将其接口(API)放置在固定位置，以便其他的程序可以找到该接口：

// sharedlib.h
#pragma once
typedef struct {
    void (*init)(void);
    void (*entry)(void);
} ShareLibAPITable;

#define SharedLibAPIAddr 0x4000
#ifdef SharedLibAPIAddr // api table固定放在0x4000位置，并用宏封装
    #define ShareLibAPI ((const ShareLibAPITable*)SharedLibAPIAddr)
#else // 也允许不通过动态库的方式直接调用，让其直接变为调用者程序的一部分
    extern const ShareLibAPI shareLibAPITable;
    #define ShareLibAPI ((const ShareLibAPITable*)&shareLibAPITable)
#endif

// sharedlib.c
#include "sharedlib.h"

void shareLibInit()
{
    // ...
}

void sharedLibEntry()
{
    // ...
}

// 指定该 api table 的 section 为 shared_lib_api
__attribute__((section(.shared_lib_api),used))
const ShareLibAPITable shareLibAPITable = {
    .init = shareLibInit,
    .entry = sharedLibEntry,
}

不作为动态库时，sharedlib.c 可以直接链接到主程序中。

动态库链接脚本：

SECTION
{
    .shared_lib_api 0x4000 :
    {
        /* 名字为 shared_lib_api 段放到0x4000位置 */
        KEEP(*(.shared_lib_api))
    } > FLASH

    /* 其他代码段放到FLASH的后续位置 */
    .text :
    {
        *(.text*)
        *(.rodata*)
    } > FLASH

    /* 如果动态库 */
    .data :
    {
        *(.data*)
    } > FLASH
    .bss :
    {
        *(.bss*)
    } > FLASH
}

动态库的使用

动态库的使用很简单，只要引入相应的头文件，该头文件包含了 API table(function 跳转表) 的入口，并已经被封装成了结构体指针，直接使用即可：

// app.cpp
#include "sharedlib.h"

int main()
{
    ShareLibAPI->init();
}

共享内存

由于动态库和其他程序是分开链接的，导致它们之间的全局变量是无法共享的，即使是同名的变量，其地址也是不同的，所有需要提供共享内存，让它们能访问到相同的变量。

// sharedram.hpp
#pragma once

__attribute__((section(".shared_ram"), used))
inline struct {
    unsigned char sharedAttr1[4];
    unsigned char sharedAttr2[8];
} sharedRam;

在所有链接脚本中加入该 .shared_ram 段

SECTION
{
    /* ... */
    .shared_ram {
        . = ALIGN(4)
        KEEP(*(.shared_ram))
    } > SHARED_RAM
    /* ... */
}

这样就能保证所有程序都能访问到这片位置固定的共享内存：

// app.cpp
#include "sharedram.hpp"

int main()
{
    auto& attr1 = reinterpret_cast<long&>(sharedRam.sharedAttr1);
    attr1 = 2;
}

// sharedlib.c
#include "sharedram.hpp"

void shareLibInit()
{
    auto& attr1 = reinterpret_cast<long&>(sharedRam.sharedAttr1);
    int x = attr1;
}
