一个简单例子

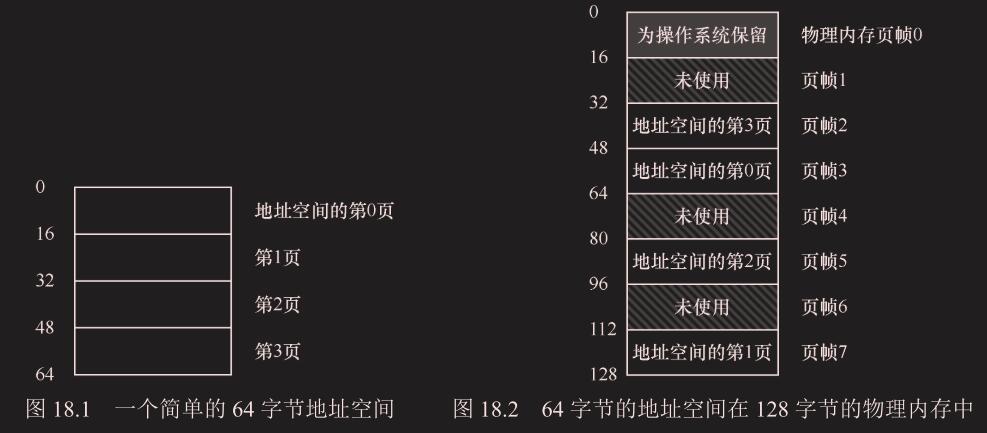

在这个例子中，有 8 个页帧（由 128 字节物理内存构成，也是极小的）

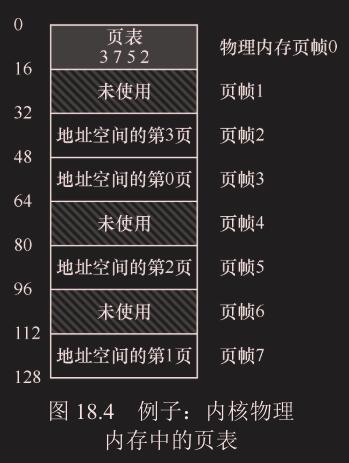

为了记录地址空间的每个虚拟页放在物理内存中的位置，操作系统通常为每个进程保存一个数据结构，称为页表（page table）。页表的主要作用是为地址空间的每个虚拟页面保存地址转换（address translation）

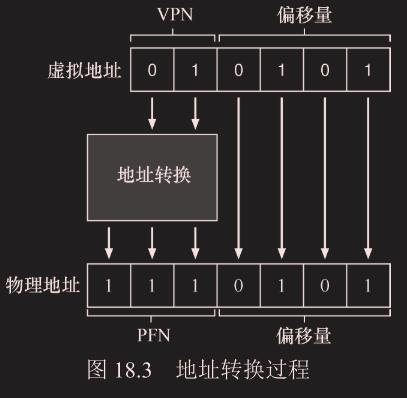

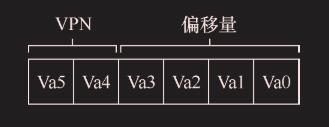

为了转换（translate）该过程生成的虚拟地址，我们必须首先将它分成两个组件：虚拟页面号（virtual page number，VPN）和页内的偏移量（offset）。

检索页表，找到虚拟页 1 所在的物理页面, 物理帧号（PFN）（有时也称为物理页号，physical page number 或 PPN）是 7（二进制 111）,最终物理地址是 1110101

页表存在哪里

一般放在内存中。

列表中究竟有什么

最简单的形式称为线性页表（linear page table），就是一个数组。操作系统通过虚拟页号（VPN）检索该数组，并在该索引处查找页表项（PTE），以便找到期望的物理帧号（PFN）。

• PTE 的内容:

  • 有效位（valid bit）

    特定地址转换是否有效,例如，当一个程序开始运行时，它的代码和堆在其地址空间的一端，栈在另一端。所有未使用的中间空间都将被标记为无效（invalid），如果进程尝试访问这种内存，就会陷入操作系统，可能会导致该进程终止。因此，有效位对于支持稀疏地址空间至关重要。通过简单地将地址空间中所有未使用的页面标记为无效，我们不再需要为这些页面分配物理帧，从而节省大量内存。

  • 保护位（protection bit）

    表明页是否可以读取、写入或执行

  • 存在位（present bit）

    表示该页是在物理存储器还是在磁盘上（即它已被换出，swapped out）

  • 脏位（dirty bit）

    表明页面被带入内存后是否被修改过

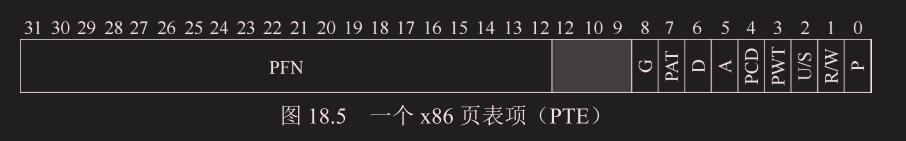

  图 18.5 显示了来自 x86 架构的示例页表项[I09]。它包含一个存在位（P），确定是否允许写入该页面的读/写位（R/W） 确定用户模式进程是否可以访问该页面的用户/超级用户位（U/S），有几位（PWT、PCD、PAT 和 G）确定硬件缓存如何为这些页面工作，一个访问位（A）和一个脏位（D），最后是页帧号（PFN）本身。



分页消耗

假设一个页表基址寄存器（page-table base register）包含页表的起始位置的物理地址。

VPN = (VirtualAddress & VPN_MASK) >> SHIFT
PTEAddr = PageTableBaseRegister + (VPN * sizeof(PTE))

VPN MASK将被设置为 0x30（十六进制 30，或二进制 110000），它从完整的虚拟地址中挑选出 VPN 位；SHIFT 设置为 4（偏移量的位数），这样我们就可以将 VPN 位向右移动以形成正确的整数虚拟页码。例如，使用虚拟地址 21（010101），掩码将此值转换为 010000，移位将它变成 01，或虚拟页 1，正是我们期望的值。然后，我们使用该值作为页表基址寄存器指向的 PTE 数组的索引。

offset = VirtualAddress & OFFSET_MASK
PhysAddr = (PFN << SHIFT) | offset
// Extract the VPN from the virtual address
VPN = (VirtualAddress & VPN_MASK) >> SHIFT
// Form the address of the page-table entry (PTE)
PTEAddr = PTBR + (VPN * sizeof(PTE))
// Fetch the PTE
PTE = AccessMemory(PTEAddr)
// Check if process can access the page
if (PTE.Valid == False)
  RaiseException(SEGMENTATION_FAULT)
else if (CanAccess(PTE.ProtectBits) == False)
  RaiseException(PROTECTION_FAULT)
else
  // Access is OK: form physical address and fetch it
  offset = VirtualAddress & OFFSET_MASK
  PhysAddr = (PTE.PFN << PFN_SHIFT) | offset
  Register = AccessMemory(PhysAddr)

内存追踪

一段循环赋值 c 代码：

int array[1000];
...
for (i = 0; i < 1000; i++)
  array[i] = 0;

编译：

prompt> gcc -o array array.c -Wall -O
prompt> ./array

反编译后的汇编：

0x1024 movl $0x0,(%edi,%eax,4)
0x1028 incl %eax
0x102c cmpl $0x03e8,%eax
0x1030 jne 0x1024

第一条指令将零值（显示为$0x0）移动到数组位置的虚拟内存地址，这个地址是通过取%edi的内容并将其 加上%eax乘以4 来计算的。%edi 保存数组的基址，而%eax 保存数组索引（i）。(array[i]=0)

第二条指令增加保存在%eax中的数组索引(i++)

第三条指令将该寄存器的内容与十六进制值 0x03e8 或十进制数 1000 进行比较(i<1000)。如果比较结果显示两个值不相等（这就是 jne 指令测试）第四条指令跳回到循环的顶部。

假设一个大小为 64KB 的虚拟地址空间。我们还假定页面大小为 1KB。

• 页表：物理地址 1KB(1024)
• 代码段：虚拟地址 1KB,大小 1KB,VPN=1,映射到物理页 4(VPN 1->PFN 4)
• 数组：4000 字节（1000X4)，int占4字节,我们假设它驻留在虚拟地址 40000 到 44000（不包括最后一个字节）。(VPN 39 → PFN 7), (VPN 40 → PFN 8), (VPN 41 → PFN 9), (VPN 42 → PFN 10)

当它运行时，每个指令将产生两个内存引用：一个访问页表以查找指令所在的物理框架，另一个访问指令本身将其提取到 CPU 进行处理

另外，在 mov 指令的形式中，有一个显式的内存引用，这会首先增加另一个页表访问（将数组虚拟地址转换为正确的物理地址），然后时数组访问本身。

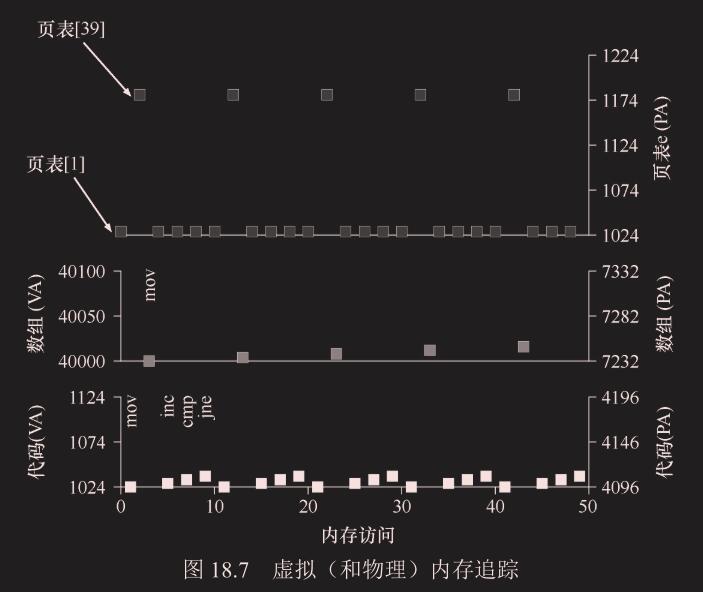

图 18.7 展示了前 5 次循环迭代的整个过程。左边虚拟地址和右边实际物理地址。

1. 访问页表取物理地址，1024 是指令所在内存对应的页表，1174 是数组所在内存对应的页表
2. 访问数组内存
3. 访问代码段内存取指令

小结

分页（paging）不会导致外部碎片，因为分页（按设计）将内存划分为固定大小的单元。其次，它非常灵活，支持稀疏虚拟地址空间

会导致较慢的机器（有许多额外的内存访问来访问页表）和内存浪费（内存被页表塞满而不是有用的应用程序数据）。
