QP/C “飞机和射击”游戏实例解析

发表于 更新于
Preview Image
作者 Jinkai
24 分钟阅读

前言

阅读本文需要 QP 框架基础，建议先阅读《UML 状态图的实用 C/C++设计》(QP 状态机)学习笔记

介绍

QP/C 框架在其源码中提供了一个“飞行和射击”游戏示例，可以运行在 Windows 和 ARM 裸机双平台

构建

资源文件

该示例为 Windows 编写了一套模拟 bsp – qwin_gui，利用了 Windows SDK 中的绘图功能实现了虚拟的 LCD、按键、LED 功能。

官方仅提供了 Visual studio 工程，不过我们可以使用 GCC 和 windres 来对项目进行构建:

  1. 首先，对资源文件Resource.rc进行编译，转为 GCC 可以识别的中间 object 文件：

    1

    windres .\Resource.rc -o Resource.o

  2. 在最终编译 exe 时将其加入参数，即可构建得到包含该资源文件的可执行文件。

源码解析

main.c:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63

// windows下资源较丰富，增加10倍的事件队列容量
enum { WIN_FUDGE_FACTOR = 10 };

int main() {
    // 为每个AO分配事件队列空间
    static QEvt const *missileQueueSto[2*WIN_FUDGE_FACTOR];
    static QEvt const *shipQueueSto[3*WIN_FUDGE_FACTOR];
    static QEvt const *tunnelQueueSto[(GAME_MINES_MAX + 5)*WIN_FUDGE_FACTOR];
    // 为动态事件分配池空间
    static QF_MPOOL_EL(QEvt) smlPoolSto[10*WIN_FUDGE_FACTOR];
    static QF_MPOOL_EL(ObjectImageEvt)
           medPoolSto[(2*GAME_MINES_MAX + 10)*WIN_FUDGE_FACTOR];
    // 共有MAX_PUB_SIG个可供订阅的事件，创建相同数量的订阅位图，
    // 位图中的每一位对应一个AO(优先级)，置位表示该AO订阅该事件
    static QSubscrList subscrSto[MAX_PUB_SIG];

    QF_init();  /* initialize the framework and the underlying RT kernel */
    BSP_init(); /* initialize the Board Support Package */

    /* init publish-subscribe... */
    QF_psInit(subscrSto, Q_DIM(subscrSto));

    /* initialize the event pools... */
    QF_poolInit(smlPoolSto, sizeof(smlPoolSto), sizeof(smlPoolSto[0]));
    QF_poolInit(medPoolSto, sizeof(medPoolSto), sizeof(medPoolSto[0]));

    /* object dictionaries for AOs... */
    QS_OBJ_DICTIONARY(AO_Missile);
    QS_OBJ_DICTIONARY(AO_Ship);
    QS_OBJ_DICTIONARY(AO_Tunnel);

    /* signal dictionaries for globally published events... */
    QS_SIG_DICTIONARY(TIME_TICK_SIG,      (void *)0);
    QS_SIG_DICTIONARY(PLAYER_TRIGGER_SIG, (void *)0);
    QS_SIG_DICTIONARY(PLAYER_QUIT_SIG,    (void *)0);
    QS_SIG_DICTIONARY(GAME_OVER_SIG,      (void *)0);

    /* start the active objects... */
    // 调用对象的构造函数
    Tunnel_ctor_call();
    // 渲染对象，优先级最低
    QACTIVE_START(AO_Tunnel,
                  1U,                /* QP priority */
                  tunnelQueueSto,  Q_DIM(tunnelQueueSto), /* evt queue */
                  (void *)0, 0U,     /* no per-thread stack */
                  (QEvt *)0);        /* no initialization event */
    Ship_ctor_call();
    // 战舰对象
    QACTIVE_START(AO_Ship,
                  2U,                /* QP priority */
                  shipQueueSto,    Q_DIM(shipQueueSto), /* evt queue */
                  (void *)0, 0U,     /* no per-thread stack */
                  (QEvt *)0);        /* no initialization event */
    Missile_ctor_call();
    // 导弹对象，优先级最高
    QACTIVE_START(AO_Missile,
                  3U,                /* QP priority */
                  missileQueueSto, Q_DIM(missileQueueSto), /* evt queue */
                  (void *)0, 0U,     /* no per-thread stack */
                  (QEvt *)0);        /* no initialization event */

    return QF_run(); /* run the QF application */
}

时序图

sequenceDiagram
actor Player
participant QP
participant Ship
participant Missile
participant Tunnel
participant Mine

note over QP: TIME_TICK事件每秒30次<br>是核心事件，由QP发送给每个AO

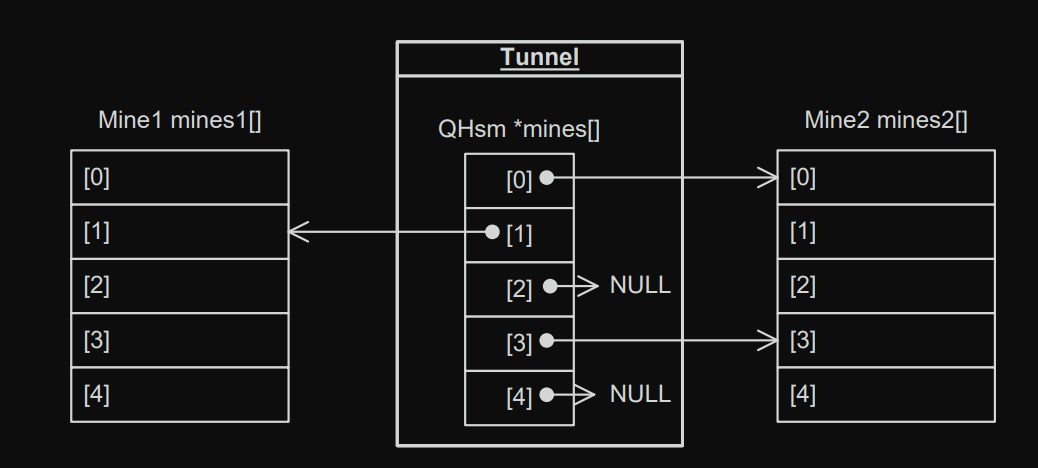

note over Mine: Mine[n]是Tunnel的状态机构件，<br>共有n个，表示n个敌人，<br>并非独立AO,其接收由Tunnel<br>转发的TIME_TICK事件

par TIME_TICK1
QP ->> Missile: TIME_TICK1
activate Missile
deactivate Missile
note over Missile: 导弹还没被触发，<br>本次帧刷新时忽略TICK事件。<br>或者导弹飞出了屏幕，也不需要绘制。<br>因为Missile优先级最高，<br>所有在本时序图中其优先处理
QP ->> Ship: TIME_TICK1
activate Ship
note over Ship: Ship每帧都向右移动一格,<br>向Tunnel发送最新位置
QP ->> Tunnel: TIME_TICK1
activate Tunnel
Tunnel ->> Mine: TIME_TICK1'
deactivate Tunnel
activate Mine
note over Mine: Mine每帧向左移动一格，<br>并发送当前坐标给Tunnel
Mine ->> Tunnel: MINE_IMG
activate Tunnel
deactivate Mine
deactivate Tunnel
activate Mine
Ship ->> Tunnel: SHIP_IMG(x,y,bmp)
deactivate Ship
activate Tunnel
note over Tunnel: Tunnel收到SHIP_IMG事件后<br>根据Mine、Ship和Missile的<br>位置信息绘制帧。<br>然后转发事件给所有Mine
Tunnel ->> Mine: SHIP_IMG
deactivate Tunnel
activate Mine
note over Mine: 每个Mine收到Ship位置信息后<br>判断自身与Ship是否碰撞
deactivate Mine
end

par TRIGGER
note over Player: 用户按下发射导弹按键
Player ->> Ship: PLAYER_TRIGGER
activate Ship
note over Ship: 由Ship接收该事件并将当前坐标<br>也就是导弹的出发坐标发送给Missile
Ship ->> Missile: MISSILE_FIRE(x,y)
deactivate Ship
activate Missile
note over Missile: Missile获取自身坐标
deactivate Missile
Player ->> Tunnel: PLAYER_TRIGGER
activate Tunnel
note over Tunnel: Tunnel在部分状态需要按键事件<br>来启动游戏或结束屏保，<br>当前状态下忽略该事件
deactivate Tunnel

par TIME_TICK2
QP ->> Missile: TIME_TICK2
activate Missile
note over Missile: 由于Missile此前已经接收到<br>包含坐标在内的发射命令,<br>本次TIME_TICK事件需要相应,<br>发送坐标信息给Tunnel
QP ->> Ship: TIME_TICK2
activate Ship
note over Ship: Ship还是执行和上帧一样操作
QP ->> Tunnel: TIME_TICK2
activate Tunnel
Tunnel ->> Mine: TIME_TICK2'
deactivate Tunnel
activate Mine
note over Mine: Mine执行和上帧一样操作
deactivate Mine
Missile ->> Tunnel: MISSILE_IMG
deactivate Missile
activate Tunnel
note over Tunnel: 记录Missle当前位置，<br>用于后面绘制,<br>并转发事件给Mine
Tunnel ->> Mine: MISSILE_IMG
deactivate Tunnel
activate Mine
note over Mine: Mine判断自身与Missile是否相撞<br>这里演示相撞的情况,<br>Mine标记为销毁并通知Missile相撞，<br>参数为获得分数
Mine ->> Missile: HIT_MINE(type)
deactivate Mine
activate Missile
note over Missile: 屏幕上只能有一颗导弹，<br>收到相撞事件后首先是销毁自身，<br>下次就能继续发射，<br>然后通知Ship获得分数
Ship ->> Tunnel: SHIP_IMG
deactivate Ship
activate Tunnel
note over Tunnel: 和上帧一样收到SHIP_IMG开始绘制。<br>注意这里被撞的Mine因为已被撞毁<br>没发坐标信息，不再绘制
deactivate Tunnel
Missile ->> Ship: DESTROYED_MINE(type)
deactivate Missile
activate Ship
note over Ship: Ship对得分做统计并更新
deactivate Ship
end
end

par SHIP_MOVE
note over Player: 用户按下飞船移动按键
Player ->> Ship: PLAYER_SHIP_MOVE(x,y)
activate Ship
deactivate Ship
par TIME_TICK3
QP ->> Missile: TIME_TICK3
activate Missile
deactivate Missile
QP ->> Ship: TIME_TICK3
activate Ship
QP ->> Tunnel: TIME_TICK3
activate Tunnel
Tunnel ->> Mine: TIME_TICK3'
deactivate Tunnel
activate Mine
deactivate Mine

activate Mine
Ship ->> Tunnel: SHIP_IMG(x,y,bmp)
deactivate Ship
activate Tunnel
Tunnel ->> Mine: SHIP_IMG
activate Mine
deactivate Mine
note over Tunnel: 当Ship撞墙时通知Ship,<br>然后绘制
Tunnel ->> Ship: HIT_WALL
deactivate Tunnel
activate Ship
note over Ship: Ship撞墙后切换到exploding状态
deactivate Ship
end
end

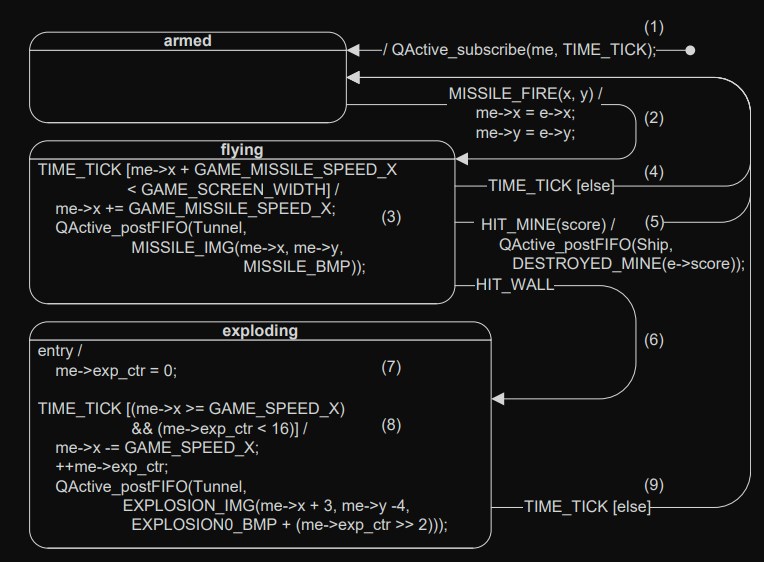

Missile 主动对象

Missile

该 AO 有三个状态：

  • armed：装填就绪，初始状态，收到 MISSILE_FIRE 事件后发射导弹进入 flying。
  • flying：飞行中，接收 TIME_TICK 事件，判断当下一帧的坐标没有超出屏幕时，将下一帧的位置和显示图片发送给 Tunnel；否则回到 armed 状态。当收到 HIT_MINE 事件时通知 Ship 该分数，同时回到 armed 状态。收到 HIT_WALL 表示撞墙了，进入 exploding 播放爆炸动画。
  • exploding：爆炸，一个持续 16 帧的动画，从 exp_ctr 计数 0 开始到 16，每帧的横坐标要减去 GAME_SPEED_X 保持和卷轴滚动同步，来模拟导弹撞墙爆炸后的静止状态。每帧显示的爆炸图片也会根据 exp_ctr 产生变化，模拟爆炸动画效果。结束后回到 armed 状态。

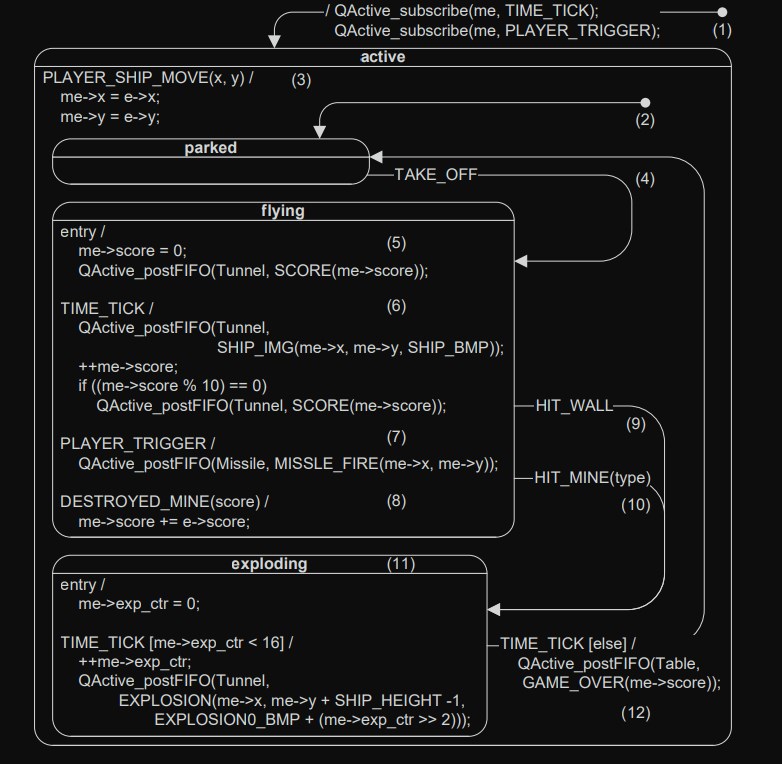

Ship 主动对象

Ship

控制着战舰的逻辑，有 4 个状态：

  • active：超状态，处理 PLAYER_SHIP_MOVE 事件，战舰的位置并不是本 AO 控制的，而是外部传入的。在所有子状态中都要处理该事件以保存实时位置。比如 parked 时如果不处理该事件，等到起飞时就不知道初始位置了。
  • parked：停机状态，初始状态，游戏开始收到 TAKE_OFF 后进入 flying 状态
  • flying：飞行中，进入时初始化得分，每个 TIME_TICK 发送当前位置给 Tunnel 并增加得分。当发射导弹的按键按下时给 Missile 发送 MISSLE_FIRE 事件，无论其当前处于什么状态。收到 DESTROYED_MINE 事件时更新得分。因为飞机不会飞出边界，所以仅处理 HIT_WALL 和 HIT_MINE 事件，进入 exploding 状态。
  • exploding：和Missile 主动对象的 exploding 相同。最后发出 GAME_OVER 事件

Ship 的实现

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253

#define SHIP_WIDTH  5
#define SHIP_HEIGHT 3

/* encapsulated delcaration of the Ship active object ----------------------*/
/*$declare${AOs::Ship} vvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvv*/

/*${AOs::Ship} .............................................................*/
// 继承自QActive，并添加了4个私有成员变量
typedef struct Ship {
/* protected: */
    QActive super;

/* private: */
    uint8_t x;
    uint16_t y;
    uint8_t exp_ctr;
    uint16_t score;

/* public: */
} Ship;

/* public: */
static void Ship_ctor(Ship * const me);
extern Ship Ship_inst;

/* protected: */
// 5个状态
static QState Ship_initial(Ship * const me, void const * const par);
static QState Ship_active(Ship * const me, QEvt const * const e);
static QState Ship_parked(Ship * const me, QEvt const * const e);
static QState Ship_flying(Ship * const me, QEvt const * const e);
static QState Ship_exploding(Ship * const me, QEvt const * const e);
/*$enddecl${AOs::Ship} ^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^*/

/* Public-scope objects ----------------------------------------------------*/
/*$skip${QP_VERSION} vvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvv*/
/* Check for the minimum required QP version */
#if (QP_VERSION < 700U) || (QP_VERSION != ((QP_RELEASE^4294967295U) % 0x3E8U))
#error qpc version 7.0.0 or higher required
#endif
/*$endskip${QP_VERSION} ^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^*/

/*$define${Shared::AO_Ship} vvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvv*/

/*${Shared::AO_Ship} .......................................................*/
QActive * const AO_Ship = &Ship_inst.super;
/*$enddef${Shared::AO_Ship} ^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^*/

/* Active object definition ------------------------------------------------*/
/*$define${Shared::Ship_ctor_call} vvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvv*/

/*${Shared::Ship_ctor_call} ................................................*/
void Ship_ctor_call(void) {
    Ship_ctor(&Ship_inst);
}
/*$enddef${Shared::Ship_ctor_call} ^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^*/
/*$define${AOs::Ship} vvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvvv*/

/*${AOs::Ship} .............................................................*/
Ship Ship_inst;

/*${AOs::Ship::ctor} .......................................................*/
// 构造函数
static void Ship_ctor(Ship * const me) {
    // 调用父类构造函数
    QActive_ctor(&me->super, Q_STATE_CAST(&Ship_initial));
    // 初始化私有成员
    me->x = GAME_SHIP_X;
    me->y = (GAME_SHIP_Y << 2);
}

/*${AOs::Ship::SM} .........................................................*/
// 初始伪状态
static QState Ship_initial(Ship * const me, void const * const par) {
    /*${AOs::Ship::SM::initial} */
    (void)par; /* usused parameter */

    QActive_subscribe(&me->super, TIME_TICK_SIG);
    QActive_subscribe(&me->super, PLAYER_TRIGGER_SIG);

    /* local signals... */
    //QS_SIG_DICTIONARY(PLAYER_SHIP_MOVE_SIG, me);
    QS_SIG_DICTIONARY(TAKE_OFF_SIG,         me);
    QS_SIG_DICTIONARY(HIT_WALL_SIG,         me);
    QS_SIG_DICTIONARY(HIT_MINE_SIG,         me);
    QS_SIG_DICTIONARY(DESTROYED_MINE_SIG,   me);

    QS_FUN_DICTIONARY(&Ship_active);
    QS_FUN_DICTIONARY(&Ship_parked);
    QS_FUN_DICTIONARY(&Ship_flying);
    QS_FUN_DICTIONARY(&Ship_exploding);

    return Q_TRAN(&Ship_active);
}

/*${AOs::Ship::SM::active} .................................................*/
static QState Ship_active(Ship * const me, QEvt const * const e) {
    QState status_;
    switch (e->sig) {
        /*${AOs::Ship::SM::active::initial} */
        case Q_INIT_SIG: {
            status_ = Q_TRAN(&Ship_parked);
            break;
        }
        default: {
            status_ = Q_SUPER(&QHsm_top);
            break;
        }
    }
    return status_;
}

/*${AOs::Ship::SM::active::parked} .........................................*/
static QState Ship_parked(Ship * const me, QEvt const * const e) {
    QState status_;
    switch (e->sig) {
        /*${AOs::Ship::SM::active::parked::TAKE_OFF} */
        case TAKE_OFF_SIG: {
            status_ = Q_TRAN(&Ship_flying);
            break;
        }
        default: {
            status_ = Q_SUPER(&Ship_active);
            break;
        }
    }
    return status_;
}

/*${AOs::Ship::SM::active::flying} .........................................*/
static QState Ship_flying(Ship * const me, QEvt const * const e) {
    QState status_;
    switch (e->sig) {
        /*${AOs::Ship::SM::active::flying} */
        case Q_ENTRY_SIG: {
            ScoreEvt *sev;
            me->score = 0U; /* reset the score */
            sev = Q_NEW(ScoreEvt, SCORE_SIG);
            sev->score = me->score;
            QACTIVE_POST(AO_Tunnel, (QEvt *)sev, me);

            /* lauch the ship from the initial position */
            me->x = GAME_SHIP_X;
            me->y = (GAME_SHIP_Y << 2);
            status_ = Q_HANDLED();
            break;
        }
        /*${AOs::Ship::SM::active::flying::TIME_TICK} */
        case TIME_TICK_SIG: {
            ObjectImageEvt *oie;

            if (BSP_isThrottle()) {
                if (me->y > 0) {
                    me->y -= 1U;
                }
            }
            else {
                if (me->y < (GAME_TUNNEL_HEIGHT << 2)) {
                    me->y += 1U;
                }
            }

            /* tell the Tunnel to draw the Ship and test for hits */
            oie = Q_NEW(ObjectImageEvt, SHIP_IMG_SIG);
            oie->x   = me->x;
            oie->y   = (uint8_t)(me->y >> 2);
            oie->bmp = SHIP_BMP;
            QACTIVE_POST(AO_Tunnel, (QEvt *)oie, me);

            ++me->score; /* increment the score for surviving another tick */

            if ((me->score % 10U) == 0U) { /* is the score "round"? */
                ScoreEvt *sev = Q_NEW(ScoreEvt, SCORE_SIG);
                sev->score = me->score;
                QACTIVE_POST(AO_Tunnel, (QEvt *)sev, me);
            }
            status_ = Q_HANDLED();
            break;
        }
        /*${AOs::Ship::SM::active::flying::PLAYER_TRIGGER} */
        case PLAYER_TRIGGER_SIG: {
            ObjectPosEvt *ope = Q_NEW(ObjectPosEvt, MISSILE_FIRE_SIG);
            ope->x = me->x;
            ope->y = (me->y >> 2) + SHIP_HEIGHT - 1U;
            QACTIVE_POST(AO_Missile, (QEvt *)ope, me);
            status_ = Q_HANDLED();
            break;
        }
        /*${AOs::Ship::SM::active::flying::DESTROYED_MINE} */
        case DESTROYED_MINE_SIG: {
            me->score += Q_EVT_CAST(ScoreEvt)->score;
            /* the score will be sent to the Tunnel by the next TIME_TICK */
            status_ = Q_HANDLED();
            break;
        }
        /*${AOs::Ship::SM::active::flying::HIT_WALL} */
        case HIT_WALL_SIG: {
            status_ = Q_TRAN(&Ship_exploding);
            break;
        }
        /*${AOs::Ship::SM::active::flying::HIT_MINE} */
        case HIT_MINE_SIG: {
            status_ = Q_TRAN(&Ship_exploding);
            break;
        }
        default: {
            status_ = Q_SUPER(&Ship_active);
            break;
        }
    }
    return status_;
}

/*${AOs::Ship::SM::active::exploding} ......................................*/
static QState Ship_exploding(Ship * const me, QEvt const * const e) {
    QState status_;
    switch (e->sig) {
        /*${AOs::Ship::SM::active::exploding} */
        case Q_ENTRY_SIG: {
            me->exp_ctr = 0U;
            status_ = Q_HANDLED();
            break;
        }
        /*${AOs::Ship::SM::active::exploding::TIME_TICK} */
        case TIME_TICK_SIG: {
            /*${AOs::Ship::SM::active::exploding::TIME_TICK::[me->exp_ctr<15U]} */
            if (me->exp_ctr < 15U) {
                ObjectImageEvt *oie;
                ++me->exp_ctr;
                /* tell the Tunnel to draw the current stage of Explosion */
                oie = Q_NEW(ObjectImageEvt, EXPLOSION_SIG);
                oie->bmp = EXPLOSION0_BMP + (me->exp_ctr >> 2);
                oie->x   = me->x; /* x of explosion */
                oie->y   = (int8_t)((int)(me->y >> 2) - 4U + SHIP_HEIGHT);
                QACTIVE_POST(AO_Tunnel, (QEvt *)oie, me);
                status_ = Q_HANDLED();
            }
            /*${AOs::Ship::SM::active::exploding::TIME_TICK::[else]} */
            else {
                ScoreEvt *gameOver = Q_NEW(ScoreEvt, GAME_OVER_SIG);
                gameOver->score = me->score;
                QACTIVE_POST(AO_Tunnel, (QEvt *)gameOver, me);
                status_ = Q_TRAN(&Ship_parked);
            }
            break;
        }
        default: {
            status_ = Q_SUPER(&Ship_active);
            break;
        }
    }
    return status_;
}

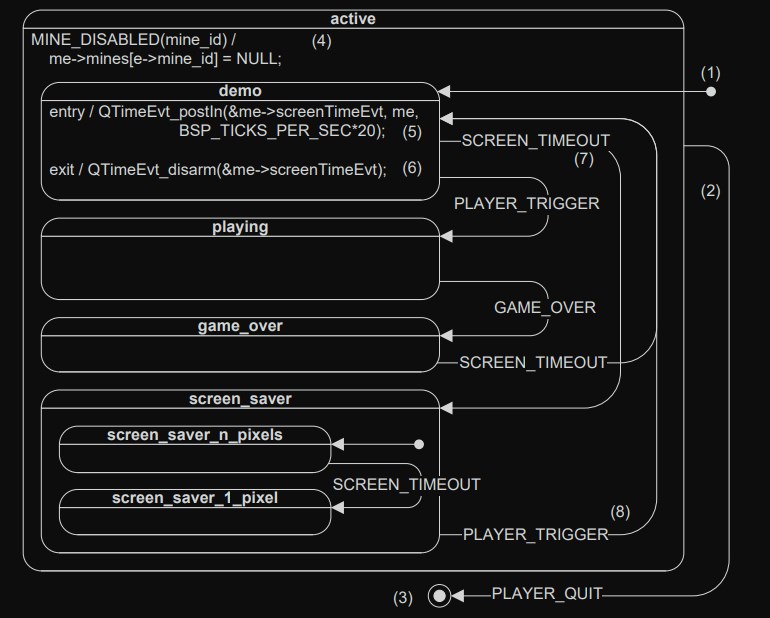

Tunnel 主动对象

tunnel

用于显示和逻辑处理的 AO，同时其管理这数个 Mine 对象:

  • active：超状态，处理 MINE_DISABLE 事件，用于管理 Mine 对象。同时在 PLAYER_QUIT 事件时结束 AO。
  • demo：开始界面状态，负责绘制初始界面，进入时注册一个 20 秒的定时器，定时 20 秒后触发 SCREEN_TIMEOUT 事件切换到 screen_saver 屏保状态。按下开始游戏按键时触发 PLAYER_TRIGGER 事件切换到 playing 状态。注意退出时要清空该定时器，应该该定时器仅由 demo 状态使用。
  • playing：游戏中状态，负责处理游戏逻辑。收到 Ship 发送的 GAME_OVER 事件后切换到 game_over 状态。
  • game_over：游戏结束状态，显示分数，超时后返回 demo 状态。
  • screen_saver：屏保状态

Mine 构件

Mine 也是一个层次状态机，但不是主动对象，而是 Tunnel 的构件，共享其事件队列和优先级。

Tunnel 通过 QHsm_dispatch() 给 Mine 构件派送事件，而不是通过 QActive_postFIFO()在 AO 间传递事件。

Tunnel 中的 mines 数组管理着这些 Mine 构件，每个元素是一个指向 Mine 对象(继承自 QHsm)的指针，所以对象的销毁也需要 Tunnel 管理：

Tunnelmine

每个 Mine 对象都是自治的，维护自己的位置，判断碰撞和移出屏幕等。

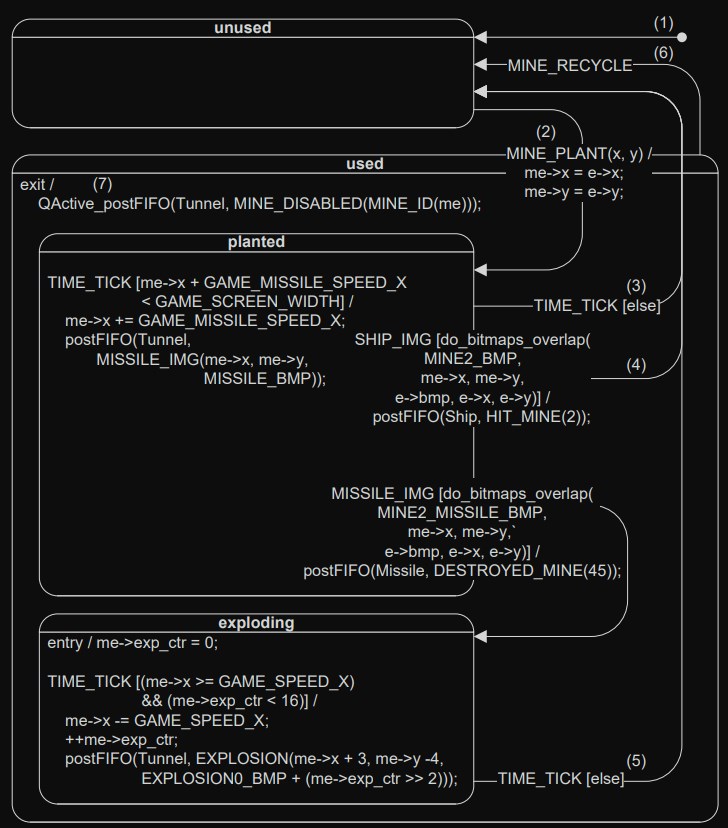

Mine

Mine 状态机构成：

  • unused：未启用状态，初始状态。收到 MINE_PLANT 事件时切换到 planted 状态，并根据坐标信息参数更新自身起始坐标。
  • used：启用状态，一个超状态，用于在退出时发送销毁事件 MINE_DISABLED 给 Tunnel。
  • planted：绘制状态，也就是正常运行时的状态。每个 TIME_TICK 判断下帧的位置是否在屏幕外，如果否，则发送下帧位置给 Tunnel，如果是，则返回 unused 状态。收到 SHIP_IMG 时判断是否碰撞，发送碰撞事件给 Ship。收到 MISSILE_IMG 时判断碰撞并销毁自身，并发送事件通知 Missile。
  • exploding：爆炸状态，处理 Mine 被导弹击中的爆炸动画（与 Ship 相撞的动画不在这里处理），和Missile 主动对象的 exploding 类似

事件

用到的几类事件定义，都继承自 QEvt：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38

// 坐标事件，如导弹的出发位置
typedef struct {
/* protected: */
    QEvt super;

/* public: */
    uint8_t x;
    uint8_t y;
} ObjectPosEvt;

// 坐标和图像事件
typedef struct {
/* protected: */
    QEvt super;

/* public: */
    uint8_t x;
    int8_t y;
    uint8_t bmp;
} ObjectImageEvt;

// Mine管理相关事件
typedef struct {
/* protected: */
    QEvt super;

/* public: */
    uint8_t id;
} MineEvt;

// 得分事件
typedef struct {
/* protected: */
    QEvt super;

/* public: */
    uint16_t score;
} ScoreEvt;

TICK 事件

下面介绍的是在开发板上通过中断产生的 TICK 事件，而不是 Windows 版本模拟的 TICK 事件。

TIME_TICK 事件在 ISR 中产生：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61

/* ISRs used in the application ==========================================*/
void SysTick_Handler(void) {
    // 静态的const类型，放在ROM区，用于“零复制”的静态事件
    static QEvt const tickEvt = { TIME_TICK_SIG, 0U, 0U };

#ifdef Q_SPY
    {
        /* clear SysTick_CTRL_COUNTFLAG */
        uint32_t volatile tmp = SysTick->CTRL;
        (void)tmp; /* avoid compiler warning about unused local variable */
        QS_tickTime_ += QS_tickPeriod_;   /* account for the clock rollover */
    }
#endif

    //QTIMEEVT_TICK_X(0U, &l_SysTick_Handler); /* process time events for rate 0 */
    /**
     * the_Ticker0 是 QTicker 类的对象。
     * QTicker 是一个高效的活动对象，专门用于以指定的
     * tick 速率 [0...#QF_MAX_TICK_RATE] 处理 QF 系统时钟 tick。
     * 将系统时钟滴答处理置于活动对象中，可以将非确定性 QTIMEEVT_TICK_X()
     * 处理从中断级移除，并将其移入线程级，在线程级中可以根据需要降低优先级。
     *
     * QTIMEEVT_TICK_X()宏用于管理用户生成的周期性或非周期性定时器事件，
     * 每次执行时会扫描链表中是否有到期的定时器，并发送相应定时器事件。
     * 将该操作放在线程级而非中断中能提高中断处理的性能。很像Linux内核
     * 中的中断下半部中的工作队列。
     */
    // 向the_Ticker0推送空事件,QTicker只有一个状态，且不管什么事件都会执行相同操作
    QACTIVE_POST(the_Ticker0, 0, 0); /* post a don't-care event to Ticker0 */
    // 发布一个TICK事件，所有订阅者都能收到
    QACTIVE_PUBLISH(&tickEvt, &l_SysTick_Handler); /* publish to all subscribers */

    // 按钮扫描
    {
        /* state of the button debouncing, see below */
        static struct ButtonsDebouncing {
            uint32_t depressed;
            uint32_t previous;
        } buttons = { 0U, 0U };
        uint32_t current;
        uint32_t tmp;

       /* Perform the debouncing of buttons. The algorithm for debouncing
       * adapted from the book "Embedded Systems Dictionary" by Jack Ganssle
       * and Michael Barr, page 71.
       */
       current = ~GPIO->P[PB_PORT].DIN; /* read PB0 and BP1 */
       tmp = buttons.depressed; /* save the debounced depressed buttons */
       buttons.depressed |= (buttons.previous & current); /* set depressed */
       buttons.depressed &= (buttons.previous | current); /* clear released */
       buttons.previous   = current; /* update the history */
       tmp ^= buttons.depressed;     /* changed debounced depressed */
       if ((tmp & (1U << PB0_PIN)) != 0U) {  /* debounced PB0 state changed? */
           if ((buttons.depressed & (1U << PB0_PIN)) != 0U) {/*PB0 depressed?*/
               static QEvt const trigEvt = { PLAYER_TRIGGER_SIG, 0U, 0U};
               QACTIVE_PUBLISH(&trigEvt, &l_SysTick_Handler);
           }
       }
    }
    QV_ARM_ERRATUM_838869();
}
技术
qpc
本文由作者按照 CC BY 4.0 进行授权

© Kai. 保留部分权利。

浙ICP备20006745号-2，本站由 Jekyll 生成，采用 Chirpy 主题。
